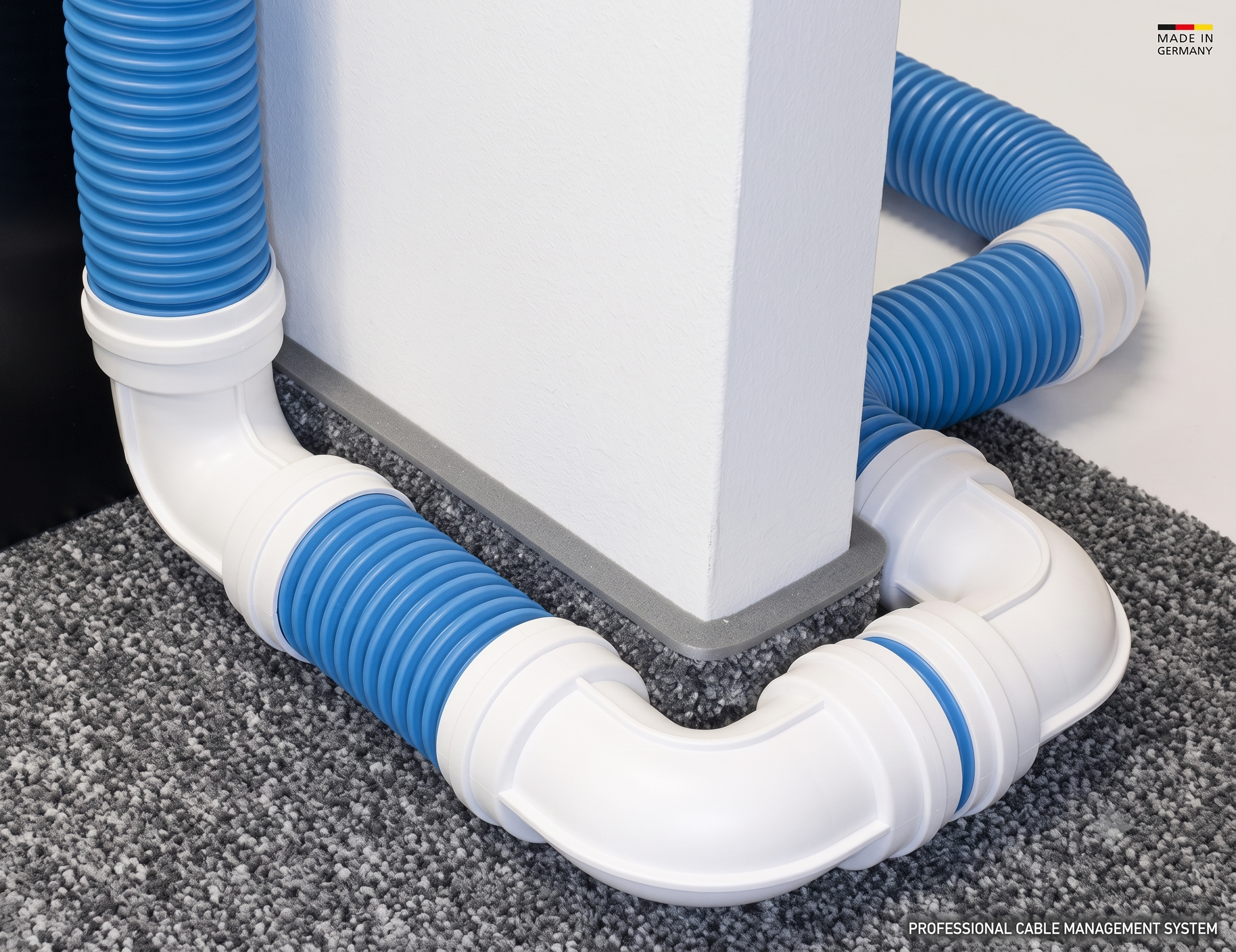

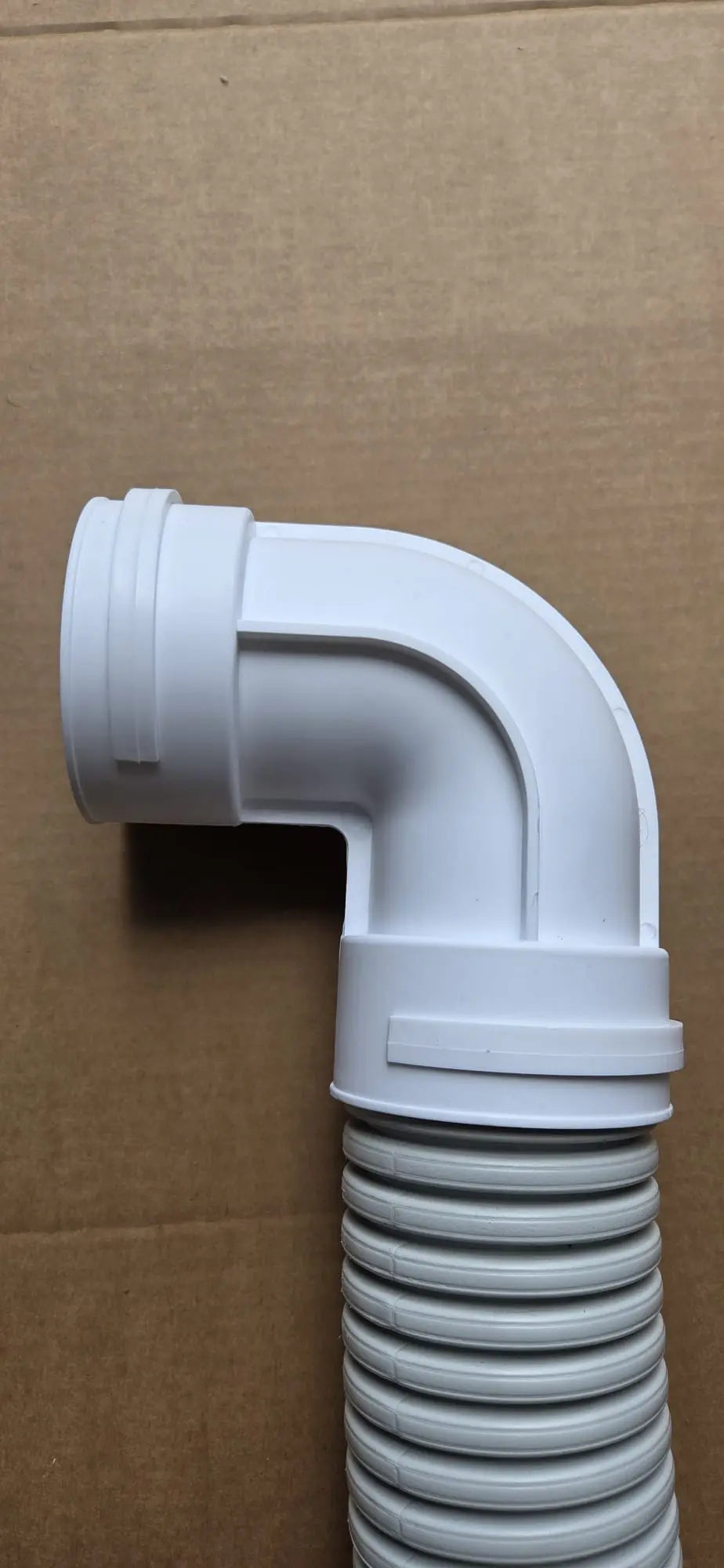

Cotul de 90° este piesa de legătură folosită la schimbările de direcție în colț ale traseelor realizate din tub semirigid de ventilație. Se montează acolo unde traseul trebuie condus în jurul unui element de structură - un stâlp, o grindă, un colț de perete - păstrând o curbură controlată, fără îndoirea forțată a tubului.
De ce contează un cot dedicat?
Îndoirea directă a tubului semirigid la 90° duce la strangularea secțiunii și la formarea de cute pe partea interioară a curbei. Ambele înseamnă rezistență crescută la curgere, debit redus în încăperea deservită și zgomot suplimentar în instalație. Cotul din ABS păstrează secțiunea constantă pe toată lungimea curbei, cu o rază generoasă care menține pierderile de presiune la minimum - un detaliu care contează în special în casele pasive și clădirile nZEB, unde sistemul funcționează continuu, iar fiecare pierdere pe traseu se traduce în consum suplimentar al recuperatorului.
Sistem click - montaj fără unelte
Racordurile cotului funcționează cu sistem click: tubul se introduce în racord și se fixează prin apăsare, fără silicon, adeziv sau bandă de etanșare. Îmbinarea rămâne demontabilă, ceea ce este util atât în faza de execuție, când traseul se poate corecta, cât și ulterior, la eventuale revizii ale instalației.
Avantaje
- Curbură controlată la 90° - secțiune constantă, fără strangulări sau cute
- Pierderi de presiune reduse - rază de curbură generoasă față de îndoirea directă a tubului
- Sistem click - montaj rapid, fără unelte și fără materiale de etanșare suplimentare
- Material ABS - rigid, rezistent la solicitările de pe șantier și la deformare în timp
- Îmbinare demontabilă - traseul poate fi corectat sau revizuit
- Două dimensiuni - compatibil cu tub semirigid Ø75 mm și Ø90 mm
Specificații tehnice
| Unghi | 90° |
|---|---|
| Diametre disponibile | Ø75 mm și Ø90 mm |
| Material | ABS |
| Tip îmbinare | sistem click, fără materiale de etanșare |
| Compatibilitate | tub semirigid de ventilație |
| Utilizare | schimbări de direcție la 90° pe traseele de distribuție |
Unde se folosește?
Cotul de 90° se utilizează pe traseele de distribuție a aerului în sistemele de ventilație mecanică cu recuperare de căldură, în locuințe individuale, apartamente și clădiri eficiente energetic. Este piesa la care se apelează atunci când traseul trebuie condus în jurul unui obstacol de structură sau când distribuția schimbă direcția la intrarea într-o încăpere. Se montează în zona tehnică de sub placă, în plafonul fals sau în pod, în funcție de modul de pozare ales pentru instalație.
Ce componente se folosesc împreună?
Cotul de 90° se montează pe traseul realizat din tub semirigid de ventilație, împreună cu mufele de îmbinare, clemele de prindere, distribuitorul din care pleacă circuitele individuale, cutiile plenum și anemostatele care încheie sistemul în fiecare încăpere. Toate aceste componente le găsiți în categoriile de accesorii de mai jos.
Resurse utile
Pentru detalii despre planificarea traseelor și etapele de montaj, consultați ghidul de alegere a sistemului de ventilație cu recuperare de căldură sau secțiunea de întrebări frecvente despre montaj.
Consultanță tehnică
Echipa SmartVent România vă oferă consultanță pentru planificarea traseelor și alegerea componentelor potrivite, cu livrare în toată țara.
