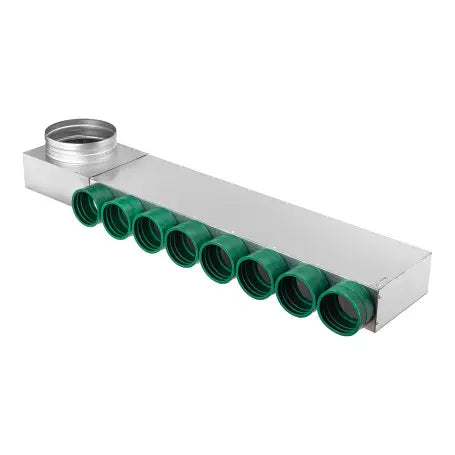

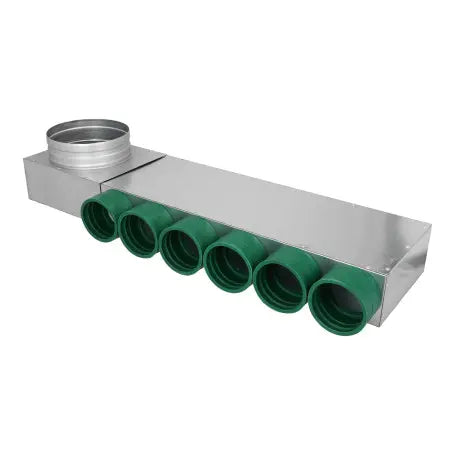

Distribuitorul plat cu racord Ø160 mm este piesa centrală a distribuției radiale într-un sistem de ventilație mecanică cu recuperare de căldură. Preia aerul din canalul principal care vine de la recuperator și îl împarte în circuite individuale de Ø75 mm, câte unul spre fiecare încăpere deservită.
Este realizat din tablă zincată și disponibil în variante cu 6, 8, 10 sau 12 ieșiri, în execuție izolată sau neizolată. Racordul principal este dispus lateral, ceea ce permite o construcție plată și o înălțime redusă de montaj.
De ce distribuție radială?
Într-un sistem cu distribuitor, fiecare încăpere primește propriul traseu, direct de la punctul central - fără derivații intermediare pe parcurs. Această configurație aduce trei avantaje practice:
- Echilibrare precisă – debitul fiecărei încăperi se reglează independent, la anemostat, fără a influența celelalte circuite
- Fără transmitere de zgomot între camere – circuitele separate nu creează punți acustice, spre deosebire de traseele ramificate, unde sunetul poate trece dintr-o încăpere în alta prin tubulatura comună
-
Intervenție ulterioară simplă – un circuit poate fi verificat, curățat sau închis fără a afecta restul instalației
Izolat sau neizolat: care variantă vi se potrivește?
Distribuitorul se montează, de regulă, în zona tehnică - sub placă, în plafonul fals sau în pod. Prin el trece aer tratat, la temperatura interioară, iar spațiul din jur poate fi semnificativ mai rece sau mai cald. Alegerea între cele două execuții depinde de locul concret de montaj:
- Varianta izolată – necesară acolo unde distribuitorul se află într-un spațiu neîncălzit sau slab izolat: pod rece, garaj, zonă tehnică neanvelopată. Fără izolație, în perioada rece apare condens pe suprafața metalică, iar aerul introdus în încăperi își pierde din temperatură pe drum.
- Varianta neizolată – suficientă atunci când distribuitorul se montează în interiorul anvelopei termice a clădirii, într-un spațiu încălzit - de exemplu într-un plafon fals dintr-o cameră tehnică sau într-un hol. Diferența de temperatură fiind mică, riscul de condens nu apare, iar costul este mai redus.
În casele pasive și în clădirile nZEB, unde ventilația funcționează continuu și randamentul recuperatorului este un parametru al performanței energetice a clădirii, pierderile pe distribuție se resimt direct în consum. Dacă există dubii privind poziția distribuitorului față de anvelopa termică, varianta izolată este alegerea sigură.
Specificații tehnice
| Material | tablă zincată |
|---|---|
| Execuție | izolată sau neizolată |
| Ieșiri disponibile | 6, 8, 10 sau 12 × Ø75 mm |
| Racord principal | Ø160 mm, lateral |
| Configurație | ieșiri pe un singur rând |
| Montaj | zonă tehnică, plafon fals sau pod |
Câte ieșiri alegeți?
Numărul de ieșiri se stabilește la proiectare și corespunde numărului de puncte de introducere sau de evacuare din locuință. Ca reper orientativ:
- 6 ieșiri – locuințe mici și apartamente
- 8 ieșiri – case individuale de dimensiuni medii
- 10–12 ieșiri – case mari, locuințe pe două niveluri sau instalații cu multe încăperi deservite
Un sistem complet folosește, de regulă, două distribuitoare: unul pentru introducerea aerului proaspăt și unul pentru evacuarea aerului viciat. Numărul de ieșiri poate diferi între cele două - introducerea deservește camerele de zi și dormitoarele, evacuarea băile, bucătăria și spălătoria.
Pentru instalații cu debite mai mari, unde canalul principal are diametrul de 200 mm, este disponibil și distribuitorul cu racord Ø200 mm, cu aceleași configurații de ieșiri.
Este util ca distribuitorul să aibă una sau două ieșiri libere față de necesarul din proiect, pentru eventuale extinderi ulterioare. Ieșirile neutilizate se obturează cu capace de închidere Ø75 mm.
Aveți nevoie de un debit mai mare? Vedeți distribuitorul plat cu racord Ø200 mm — aceleași configurații de 6, 8, 10 sau 12 ieșiri Ø75 mm.
Avantaje
- Construcție plată – înălțime redusă, se încadrează în zonele tehnice strânse
- Izolație aplicată – previne condensul și pierderile de temperatură
- Racord principal lateral – permite montajul aproape de placă
- Tablă zincată – rezistență mecanică și stabilitate dimensională
- Patru variante – 6, 8, 10 sau 12 ieșiri Ø75 mm
- Distribuție radială – echilibrare independentă pe fiecare încăpere
Specificații tehnice
| Material | tablă zincată |
|---|---|
| Izolație | aplicată pe corpul distribuitorului |
| Ieșiri disponibile | 6, 8, 10 sau 12 × Ø75 mm |
| Racord principal | Ø160 mm |
| Poziția racordului | lateral |
| Configurație | ieșiri pe un singur rând |
| Montaj | zonă tehnică, plafon fals sau pod |
Ce componente se folosesc împreună?
Distribuitorul se racordează pe partea principală la tubulatura care vine de la recuperatorul de căldură, iar pe ieșiri la tuburile flexibile de ventilație Ø75 mm, fixate cu cleme de prindere. Circuitele se încheie în încăperi prin cutii plenum și anemostate. Ieșirile neutilizate se obturează cu capace de închidere. Toate aceste componente le găsiți în categoriile de accesorii de mai jos.
Consultanță tehnică
Numărul de ieșiri, dimensionarea circuitelor și poziționarea distribuitorului se stabilesc la proiectare, pe baza debitelor necesare fiecărei încăperi. Echipa SmartVent România vă oferă consultanță pentru configurarea completă a sistemului, cu livrare în toată țara.
