Duză aer cu rază de acțiune lungă KHA este elementul terminal folosit pentru introducerea aerului de ventilație pe distanțe mari. Este disponibilă în variante pentru montaj pe canale cu diametrul de Ø100 mm și Ø125 mm, în culoarea alb lucios (RAL 9016).
Unde se folosește?
Duză aer cu rază de acțiune lungă se utilizează pentru introducerea aerului în încăperi cu volum mare sau în spații în care instalația nu poate fi distribuită liber și aerul trebuie transportat până la o distanță considerabilă - de exemplu în partea opusă a încăperii. Construcția specifică a duzei permite trecerea unui debit important de aer la un nivel scăzut de presiune acustică, asigurând totodată o bătaie lungă a jetului.
Duza reprezintă alternativa la anemostatul de tavan în situațiile în care montajul în plafon nu este posibil - lipsa unei zone tehnice suficiente, plafon din beton aparent, structură din lemn vizibilă sau finisaje care nu permit intervenția. În aceste cazuri, duza se montează în perete și acoperă aceeași funcție de introducere a aerului proaspăt, cu un debit livrat pe o direcție controlată.
Jet orientabil la 30°
Construcția de tip lentilă a duzei permite modificarea unghiului de introducere a aerului cu 30° în orice direcție, fără a modifica pierderea de presiune sau puterea acustică. Aceasta înseamnă că direcția jetului poate fi ajustată la fața locului, după montaj, în funcție de configurația reală a încăperii și de zonele care trebuie deservite fără penalizare în -performanța sistemului.
Aplicație specială: montaj deasupra ușii de intrare
O utilizare mai puțin obișnuită, dar eficientă, este montajul mai multor duze deasupra ușii de acces, cu jetul orientat în jos. Într-un hol generos - de exemplu de 2 × 4 metri - se pot monta până la trei duze pe această poziție.
Principiul este similar celui folosit la intrările în spațiile comerciale: fluxul descendent de aer acționează asupra persoanei care intră, contribuind la îndepărtarea prafului și a particulelor de pe îmbrăcăminte înainte ca acestea să ajungă în locuință. În plus, curentul de aer constant din dreptul ușii creează o barieră care descurajează pătrunderea insectelor la deschiderea ușii.
Notă: efectul depinde de configurația spațiului, de debitul disponibil și de poziționarea duzelor. Nu înlocuiește o perdea de aer dedicată, dar reprezintă un beneficiu suplimentar acolo unde sistemul de ventilație este oricum prezent.
Comparativ cu anemostatele obișnuite
Duza livrează aerul cu o viteză mai mare și pe o direcție concentrată, în timp ce anemostatul de tavan îl distribuie difuz în jurul său. Ambele realizează același schimb de aer în încăpere - diferența constă în modul în care aerul ajunge acolo. Duza este soluția atunci când distanța de parcurs este mare sau când direcția jetului trebuie controlată; anemostatul, atunci când se urmărește o distribuție uniformă în imediata apropiere.

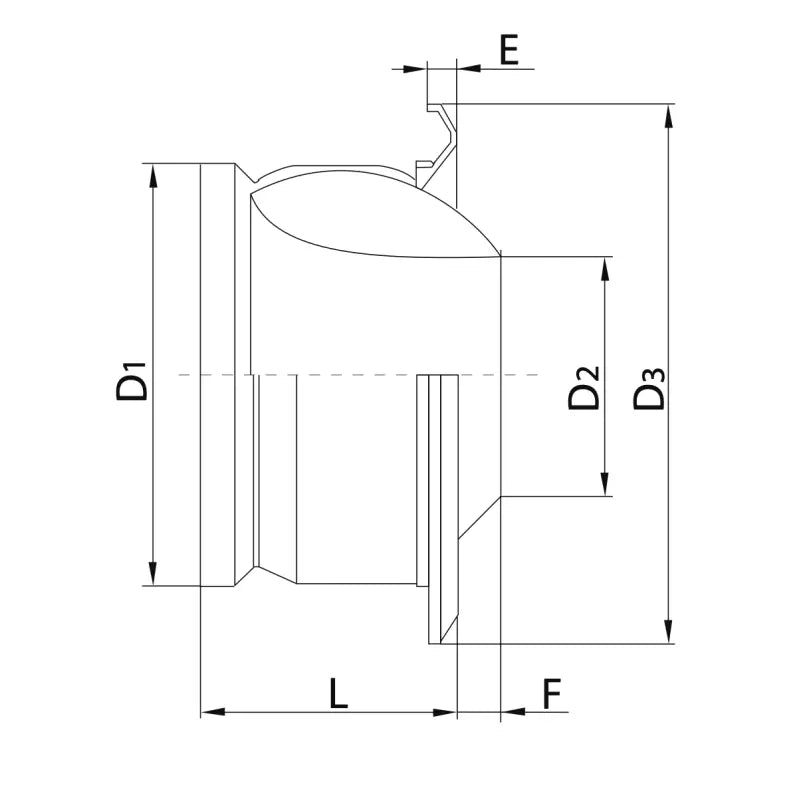

Dimensiuni (mm)
| ØD1 | ØD2 | ØD3 | E | F | L |
|---|---|---|---|---|---|
| 100 | 45 | 139 | 20 | -2 | 58 |
| 125 | 58 | 172 | 10 | 4 | 72 |
Performanțe – bătaia jetului de aer
| Dimensiune (mm) |
Bătaie 10 m | Bătaie 20 m | Bătaie 30 m | V (m/s) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
| q (m³/h) |
Δp (Pa) |
LA dB(A) |
q (m³/h) |
Δp (Pa) |
LA dB(A) |
q (m³/h) |
Δp (Pa) |
LA dB(A) |
||
| 100 | – | – | – | 95 | 86 | 29 | 140 | 175 | 39 | 0,25 |
| 125 | – | – | – | 124 | 71 | 25 | 180 | 136 | 36 | |
| 100 | 94 | 86 | 29 | 181 | 300 | 50 | – | – | – | 0,5 |
| 125 | 122 | 71 | 25 | 240 | 264 | 46 | – | – | – | |
| 100 | 187 | 300 | 50 | – | – | – | – | – | – | 1 |
| 125 | 249 | 265 | 42 | – | – | – | – | – | – | |
q = debit de aer · Δp = pierdere de presiune · LA = nivel de presiune acustică · V = viteza reziduală a jetului la distanța indicată
Specificații tehnice
| Material | aluminiu |
|---|---|
| Finisaj | vopsire în câmp electrostatic |
| Culoare | alb lucios RAL 9016 |
| Diametre disponibile | Ø100 mm și Ø125 mm |
| Reglaj jet | 30° în orice direcție, fără modificarea pierderii de presiune |
| Montaj | perete sau canal de ventilație |
Ce componente se folosesc împreună?
Duza se montează pe canalul de ventilație Ø100 sau Ø125 mm și se utilizează împreună cu cutia plenum, tubulatura de ventilație, clemele de prindere și celelalte componente de distribuție. Toate aceste componente le găsiți în categoriile de accesorii de mai jos.
Consultanță tehnică
Alegerea dimensiunii și a numărului de duze se face în funcție de volumul încăperii, de distanța pe care trebuie transportat aerul și de debitele prevăzute în proiect. Echipa SmartVent România vă oferă consultanță pentru dimensionare și pentru poziționarea corectă a duzelor, cu livrare în toată țara.
