Elementul de trecere pentru evitarea coliziunilor INOX este o piesă din oțel inoxidabil destinată tuburilor flexibile de ventilație cu diametrul de 75 mm. Permite montajul fără coliziuni al instalației de ventilație cu recuperare de căldură, fără a modifica înălțimea de pozare a traseelor. Evită atât încrucișarea tuburilor flexibile între ele, cât și conflictele cu alte instalații - sanitare, electrice sau de încălzire.
Soluția pentru încrucișarea traseelor

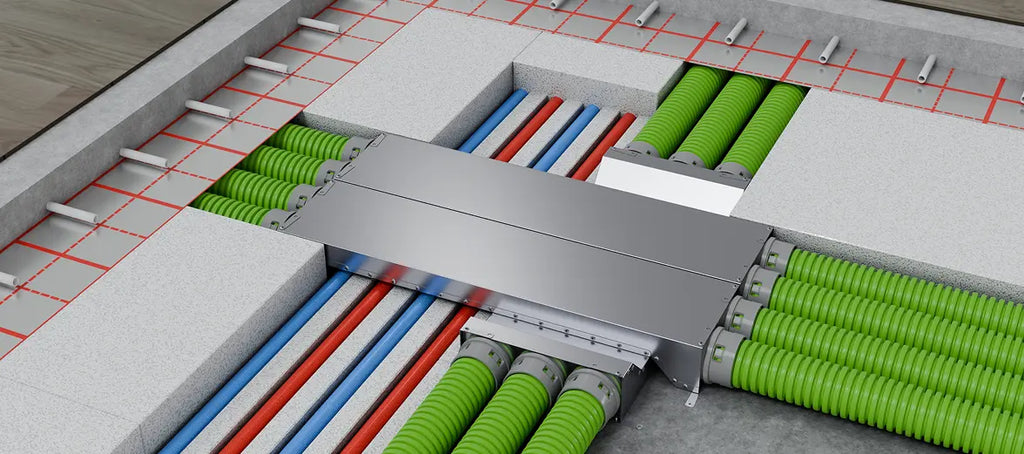

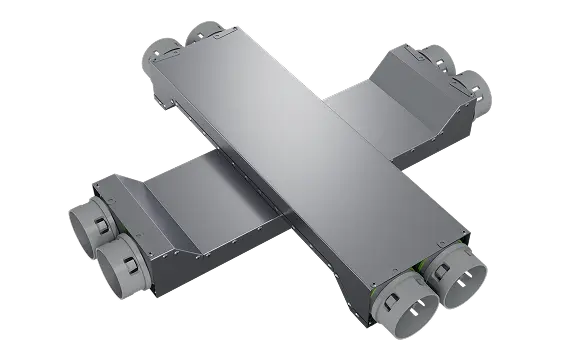

Elementul de trecere pentru evitarea coliziunilor INOX rezolvă problema coliziunii canalelor de ventilație cu alte instalații, precum și încrucișarea tuburilor flexibile între ele - în special în spațiile cu înălțime limitată, cum sunt zonele tehnice de sub placă sau plafoanele false. Îngustarea caracteristică a piesei permite trecerea traseului prin punctul de coliziune, păstrând continuitatea instalației la aceeași cotă, fără devieri. Datorită profilului optimizat al zonei de îngustare, piesa generează pierderi de presiune minime.
Suporturile de montaj rotative, prezente atât pe fața superioară, cât și pe cea inferioară, permit fixarea în diferite orientări, iar racordurile tip mufă cu sistem CLICK și garnitură integrată asigură o îmbinare etanșă fără materiale de etanșare suplimentare.
Elementul de trecere pentru evitarea coliziunilor INOX este compatibilă exclusiv cu tuburile cu diametrul de 75 mm.

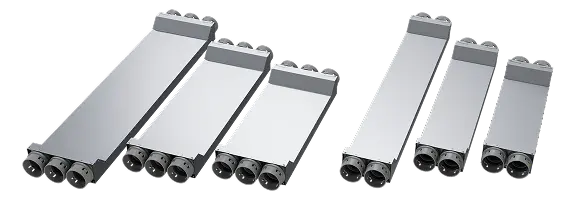

Variante disponibile

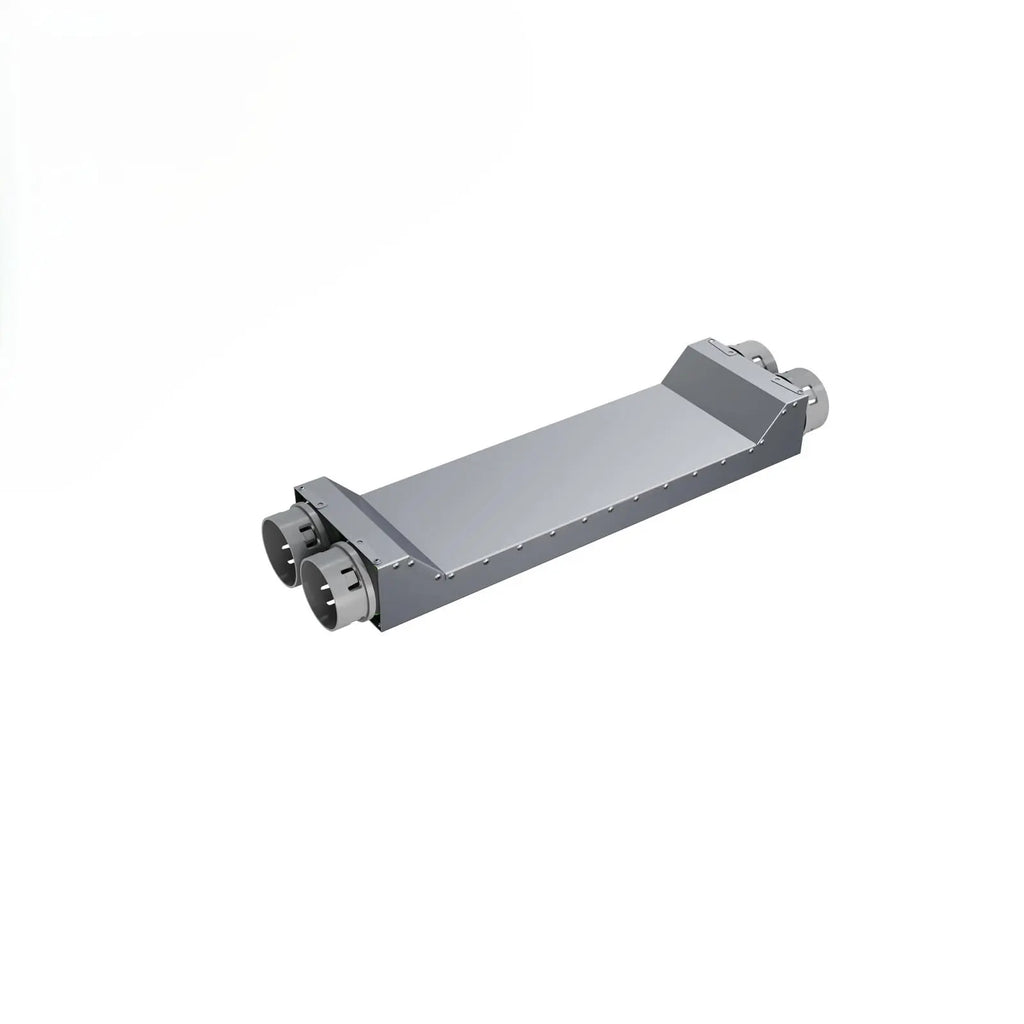

Versiunea 2×75 - 2 racorduri cu diametrul de 75 mm:
- 2×75/450 - lungimea zonei de îngustare 450 mm
- 2×75/600 - lungimea zonei de îngustare 600 mm
- 2×75/900 - lungimea zonei de îngustare 900 mm
Versiunea 3×75 - 3 racorduri cu diametrul de 75 mm:
- 3×75/450 - lungimea zonei de îngustare 450 mm
- 3×75/600 - lungimea zonei de îngustare 600 mm
- 3×75/900 - lungimea zonei de îngustare 900 mm
Avantaje
- Fără schimbarea înălțimii - zona de îngustare conduce tuburile prin punctul de coliziune fără ridicarea traseului instalației
- Execuție din oțel inoxidabil - rezistență superioară la coroziune față de produsele similare din tablă zincată
- Montaj rapid - suporturile rotative ușurează fixarea pe orice suprafață
- Îmbinare etanșă - mufe CLICK cu garnitură integrată
- Compatibilitate completă - se potrivește sistemului cu diametrul de 75 mm
Dimensiuni (mm)
| Cod produs | Racorduri | d1 | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|
| 2×75/450 | 2 | 75 | 706 | 90 | 185 | 450 | 45 | 128 | 613 |
| 2×75/600 | 2 | 75 | 856 | 90 | 185 | 600 | 45 | 128 | 763 |
| 2×75/900 | 2 | 75 | 1156 | 90 | 185 | 900 | 45 | 128 | 1063 |
| 3×75/450 | 3 | 75 | 706 | 90 | 275 | 450 | 45 | 128 | 613 |
| 3×75/600 | 3 | 75 | 856 | 90 | 275 | 600 | 45 | 128 | 763 |
| 3×75/900 | 3 | 75 | 1156 | 90 | 275 | 900 | 45 | 128 | 1063 |
d1 = diametru racord · A = lungime totală · D = lungimea zonei de îngustare · E = înălțimea zonei de îngustare
Specificații tehnice
| Material carcasă | oțel inoxidabil, grosime tablă 0,5 mm |
|---|---|
| Racorduri de conectare | mufe CLICK Ø75 mm cu garnitură (material plastic) |
| Înălțimea zonei de îngustare | 45 mm |
| Debit de aer | 60 m³/h (versiunea 2×75) / 90 m³/h (versiunea 3×75) |
| Suporturi de montaj | rotative, pe fața superioară și inferioară |
Întrebări frecvente
Trecerea de nivel se potrivește și tuburilor altor producători?
Da. Se potrivește oricărui tub ondulat de ventilație cu diametrul de 75 mm, indiferent de producător.
Sunt necesare materiale de etanșare suplimentare la montaj?
Nu. Mufele CLICK au garnituri integrate, care asigură o îmbinare etanșă fără silicon, adeziv sau bandă de etanșare.
De ce oțel inoxidabil și nu oțel zincat?
Oțelul inoxidabil oferă o rezistență mai mare la coroziune, ceea ce contează în special în zonele cu umiditate ridicată sau acolo unde piesa rămâne inaccesibilă după finalizarea lucrărilor.
Unde se folosește?
Elementele de trecere pentru evitarea coliziunilor INOX se utilizează în sistemele de ventilație mecanică cu recuperare de căldură cu distribuție radială, în case pasive, clădiri nZEB și locuințe unde zona tehnică de sub placă sau plafonul fals nu permite suprapunerea traseelor. Este soluția care menține instalația la o singură cotă acolo unde tuburile s-ar intersecta între ele sau cu alte instalații.
Ce componente se folosesc împreună?
Elementul de trecere pentru evitarea coliziunilor INOX se montează pe traseul realizat din tub flexibil de ventilație Ø75 mm, împreună cu clemele de prindere, mufele de îmbinare, distribuitorul și cutiile plenum. Toate aceste componente le găsiți în categoriile de accesorii de mai jos.
Consultanță tehnică
Echipa SmartVent România vă oferă consultanță pentru planificarea traseelor și rezolvarea coliziunilor între instalații, cu livrare în toată țara.
