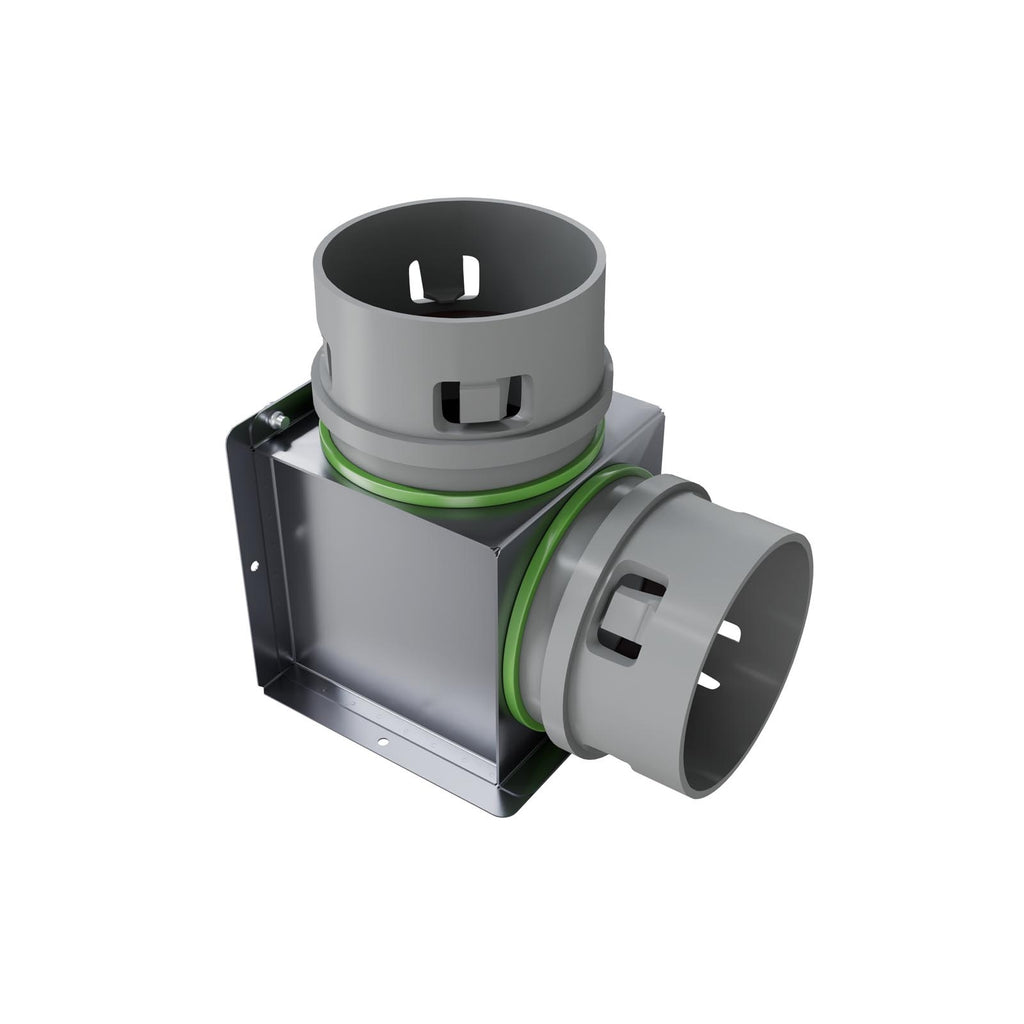

Cotul de 90° din oțel inoxidabil este destinat tuburilor flexibile de ventilație cu diametrul de 75 mm. Permite schimbarea direcției traseului cu 90° acolo unde nu există spațiu pentru o curbă lină, prevenind strivirea și îngustarea secțiunii tubului flexibil în punctele în care unghiul de rotire este prea strâns pentru o îndoire naturală.
Unde se folosește?

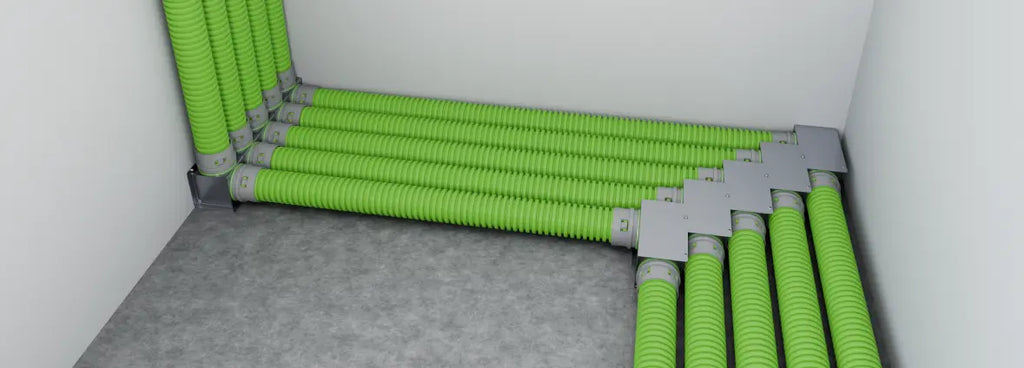

Coturile se utilizează pentru conducerea canalelor de ventilație în locurile unde schimbarea traseului trebuie să se producă pe o distanță foarte scurtă: treceri prin pereți despărțitori, plafoane false și colțuri de încăpere. Asigură schimbarea direcției cu 90° la pierderi locale de presiune reduse.
Suporturile de montaj rotative permit fixarea atât pe pardoseală, cât și în poziție suspendată, sub placă. Racordurile de tip mufă au garnitură integrată, ceea ce garantează etanșeitatea îmbinării fără materiale suplimentare. Dimensiunile compacte ale produsului permit economisirea spațiului disponibil pentru montaj.
Cotul este compatibil exclusiv cu tuburi cu diametrul de 75 mm.
Variante disponibile

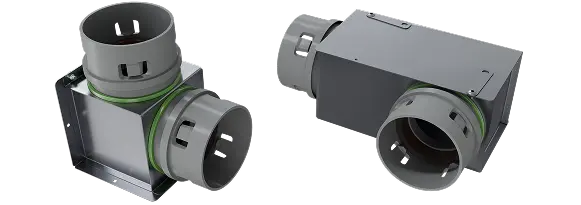

Cotul este disponibil în două execuții, adaptate direcției în care se schimbă traseul instalației:
- Orizontal -schimbarea traseului în plan orizontal
- Vertical -schimbarea traseului în plan vertical
Avantaje
- Dimensiuni compacte -ocupă un spațiu minim în zona tehnică
- Pierderi de presiune reduse -comparativ cu îndoirea forțată a tubului
- Execuție din oțel inoxidabil -rezistență ridicată la coroziune
- Montaj rapid -suporturi rotative pentru instalare pe tavan sau pe pardoseală
- Îmbinare etanșă -mufe cu garnitură integrată, fără silicon sau bandă
- Compatibilitate completă -se potrivește tuburilor de ventilație Ø75 mm
Specificații tehnice
| Material carcasă | oțel inoxidabil, grosime tablă 0,5 mm |
|---|---|
| Racorduri de conectare | mufe Ø75 mm cu garnitură (material plastic) |
| Unghi | 90° |
| Variante | orizontal și vertical |
| Suporturi de montaj | rotative, pentru montaj pe tavan sau pardoseală |
| Compatibilitate | tub flexibil ondulat Ø75 mm |
Întrebări frecvente
Cotul se potrivește și tuburilor altor producători?
Da. Se potrivește oricărui tub ondulat de ventilație cu diametrul de 75 mm, indiferent de producător.
Varianta orizontală și cea verticală se pot folosi interschimbabil?
Teoretic da. Cele două variante diferă prin geometria carcasei și prin orientarea racordurilor, așa că alegerea depinde de configurația concretă a instalației.
De ce merită folosit un cot în loc de o simplă îndoire a tubului?
Pentru a conduce un tub flexibil Ø75 mm pe o curbă, trebuie păstrată o rază de minimum 225 mm. Prin comparație, cotul vertical are dimensiunile de 147 × 147 mm -ocupă, așadar, considerabil mai puțin spațiu. În plus, o îndoire mai strânsă decât raza minimă strangulează secțiunea tubului, ceea ce înseamnă rezistență crescută la curgere, debit redus în încăperea deservită și zgomot suplimentar în instalație.
Ce componente se folosesc împreună?
Cotul se montează pe traseul realizat din tub flexibil de ventilație Ø75 mm, împreună cu clemele de prindere, mufele de îmbinare, distribuitorul din care pleacă circuitele individuale și cutiile plenum. Toate aceste componente le găsiți în categoriile de accesorii de mai jos.
