Cutie plenum de tavan / perete pentru grilă liniară – variantă liniară și unghiulară– Ø50 / 75 / 90 mm

Cutia plenum din oțel inoxidabil este elementul care se încastrează în tavan sau în perete și pe care se montează grila liniară -difuzorul îngust, aproape invizibil după finisare, care apare ca o simplă fantă în suprafață. Cutia preia aerul din tuburile de distribuție și îl egalizează înainte de a-l introduce în încăpere.

Este echipată cu mufe din polipropilenă cu sistem click și garnituri integrate din fabrică (marcate CLICK în documentația producătorului) și se racordează la tuburile flexibile de ventilație cu diametrele Ø50 mm, Ø75 mm și Ø90 mm.

Două variante constructive

Cutia este disponibilă în două execuții, alese în funcție de direcția din care ajunge tubulatura la punctul de montaj:

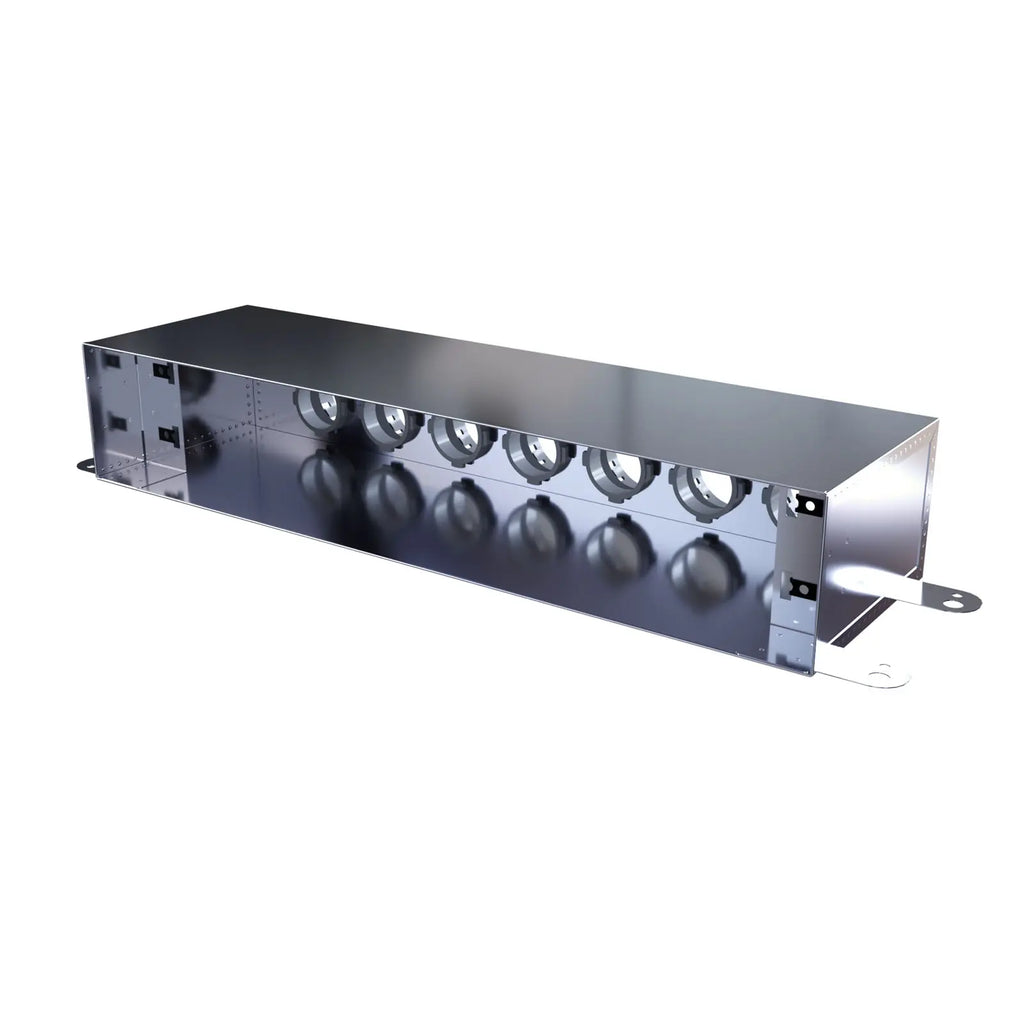

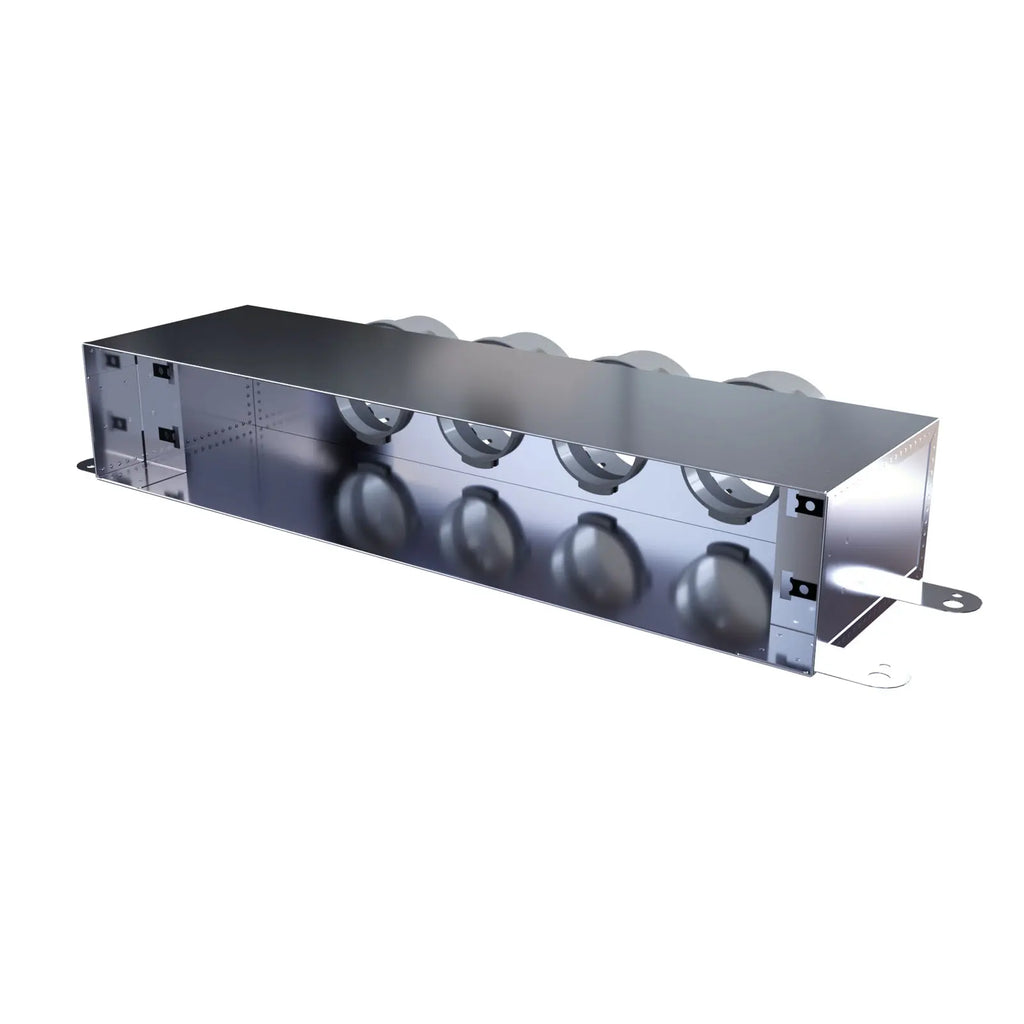

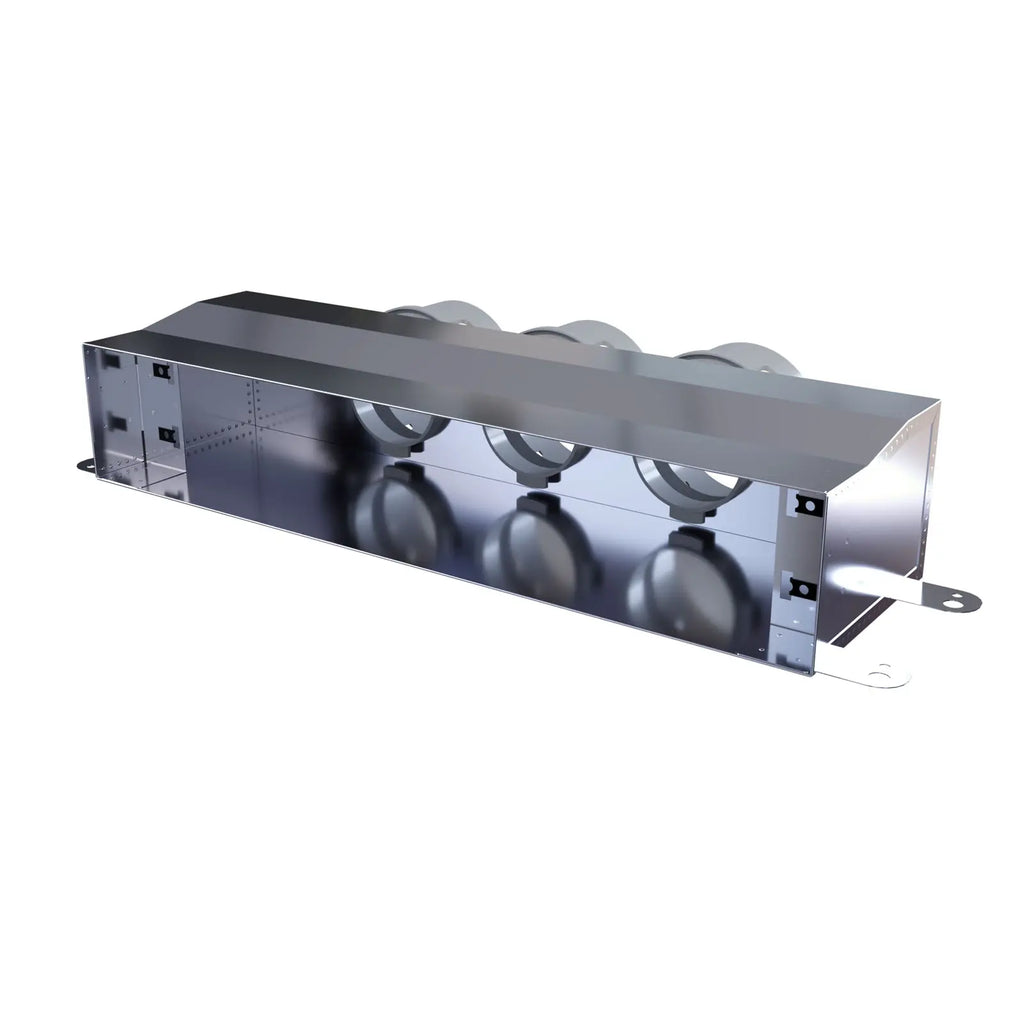

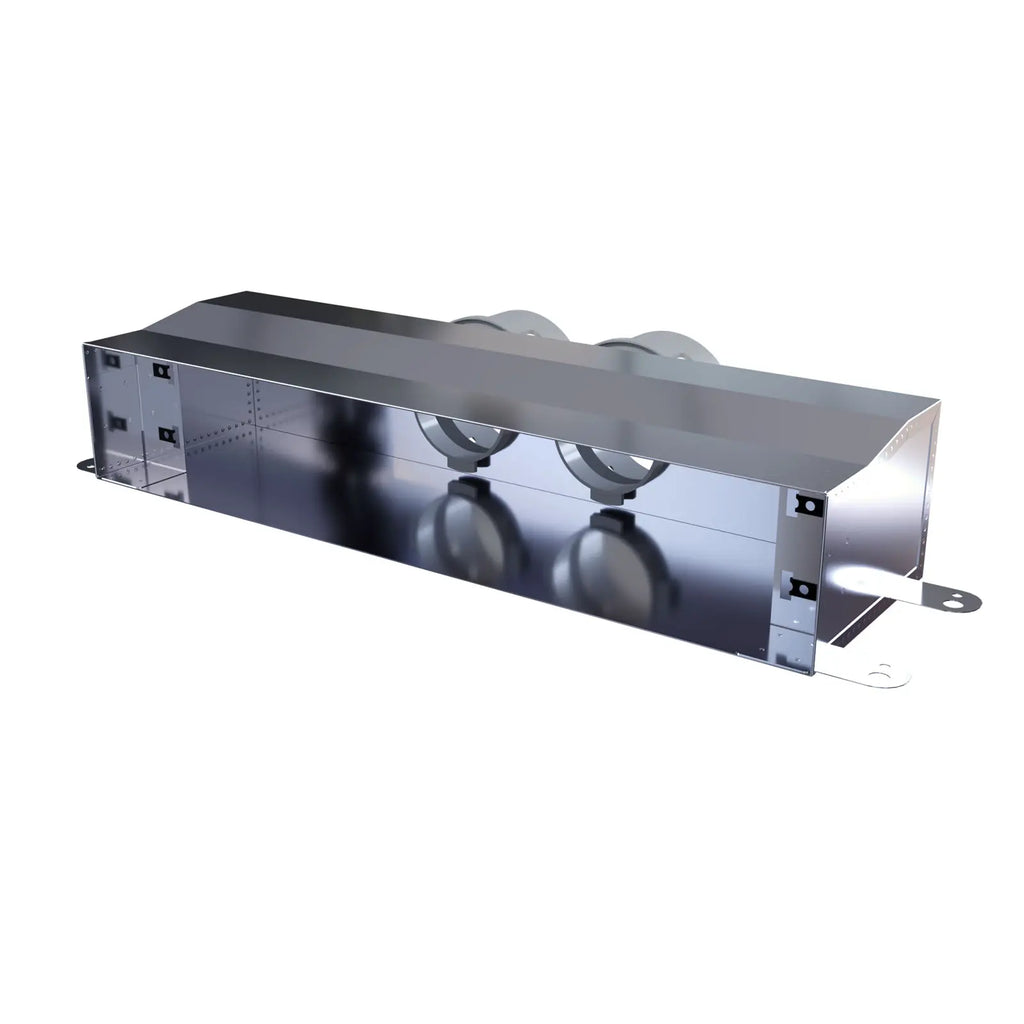

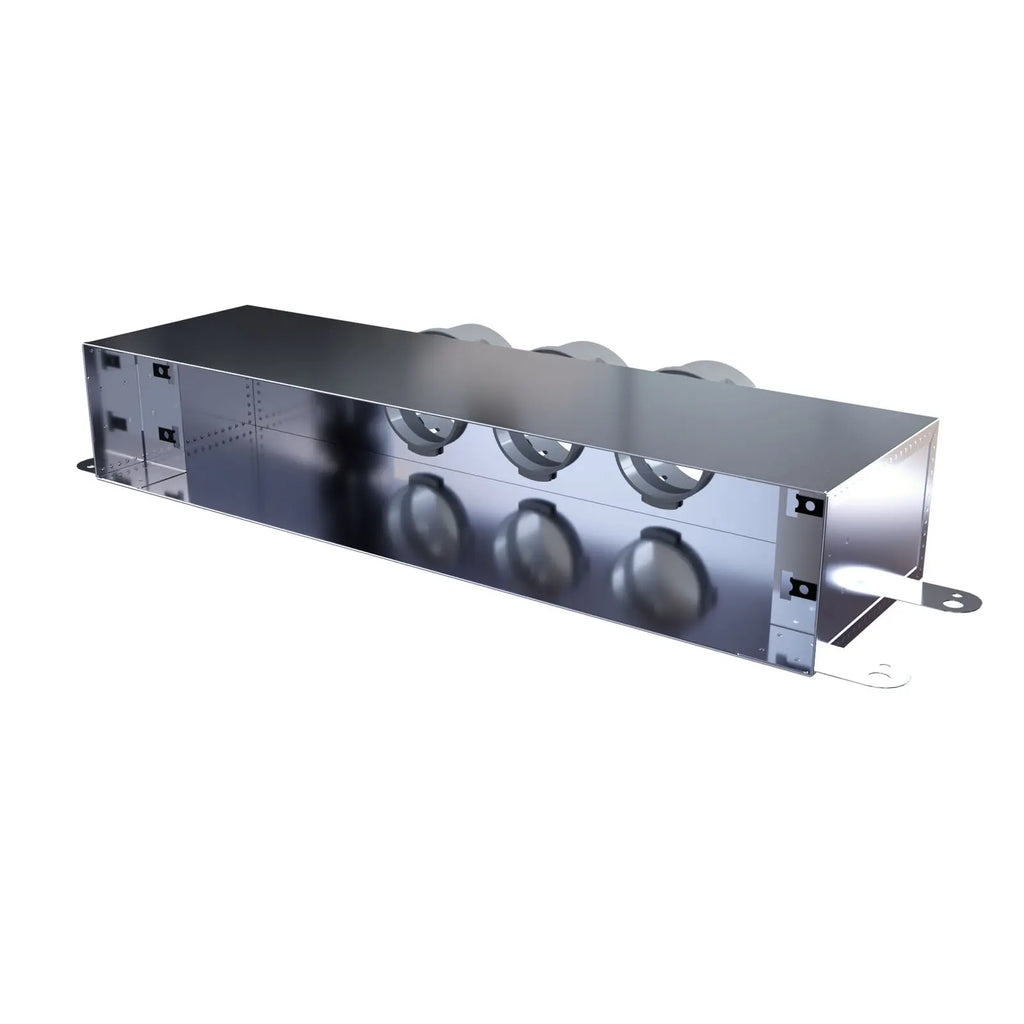

• Varianta liniară -racordurile sunt dispuse pe fața laterală a cutiei, în linie cu axa acesteia. Se folosește atunci când tuburile ajung paralel cu cutia, de-a lungul zonei tehnice sau al plafonului fals.

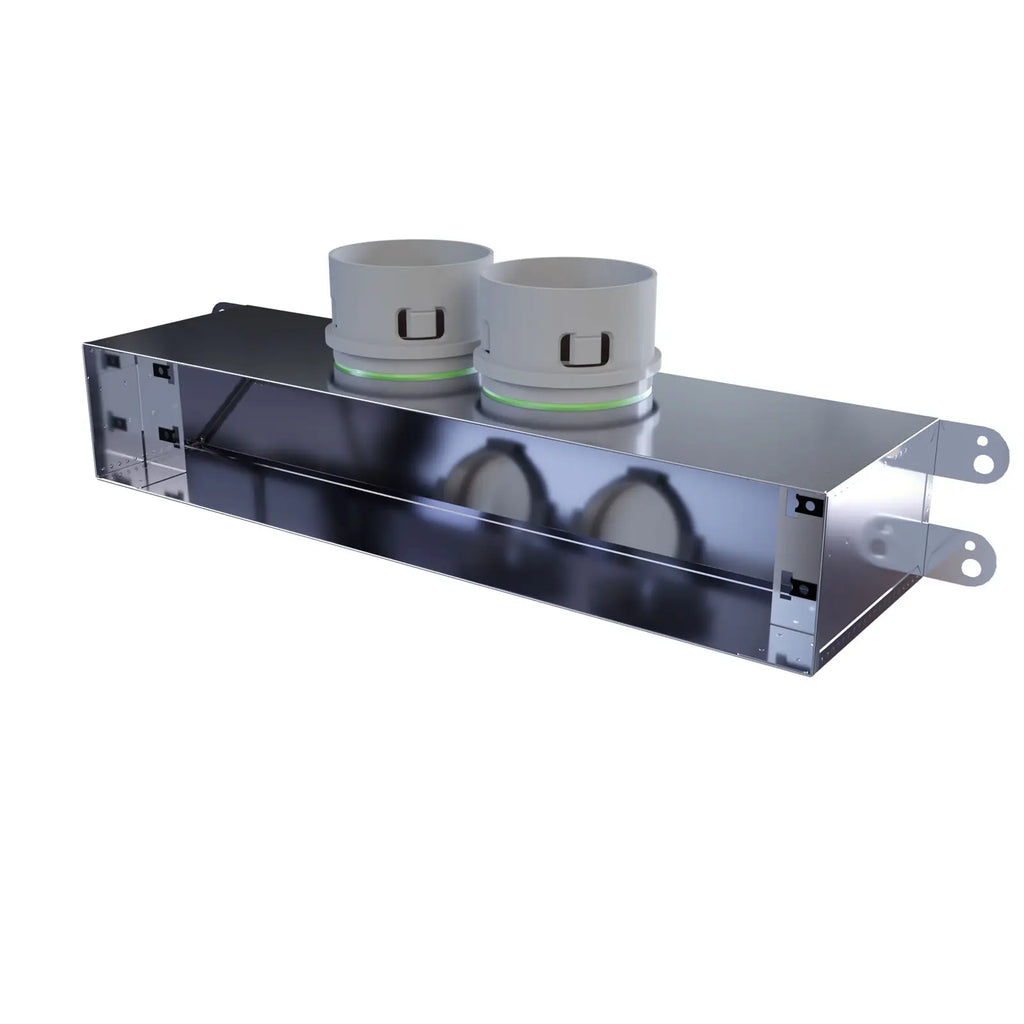

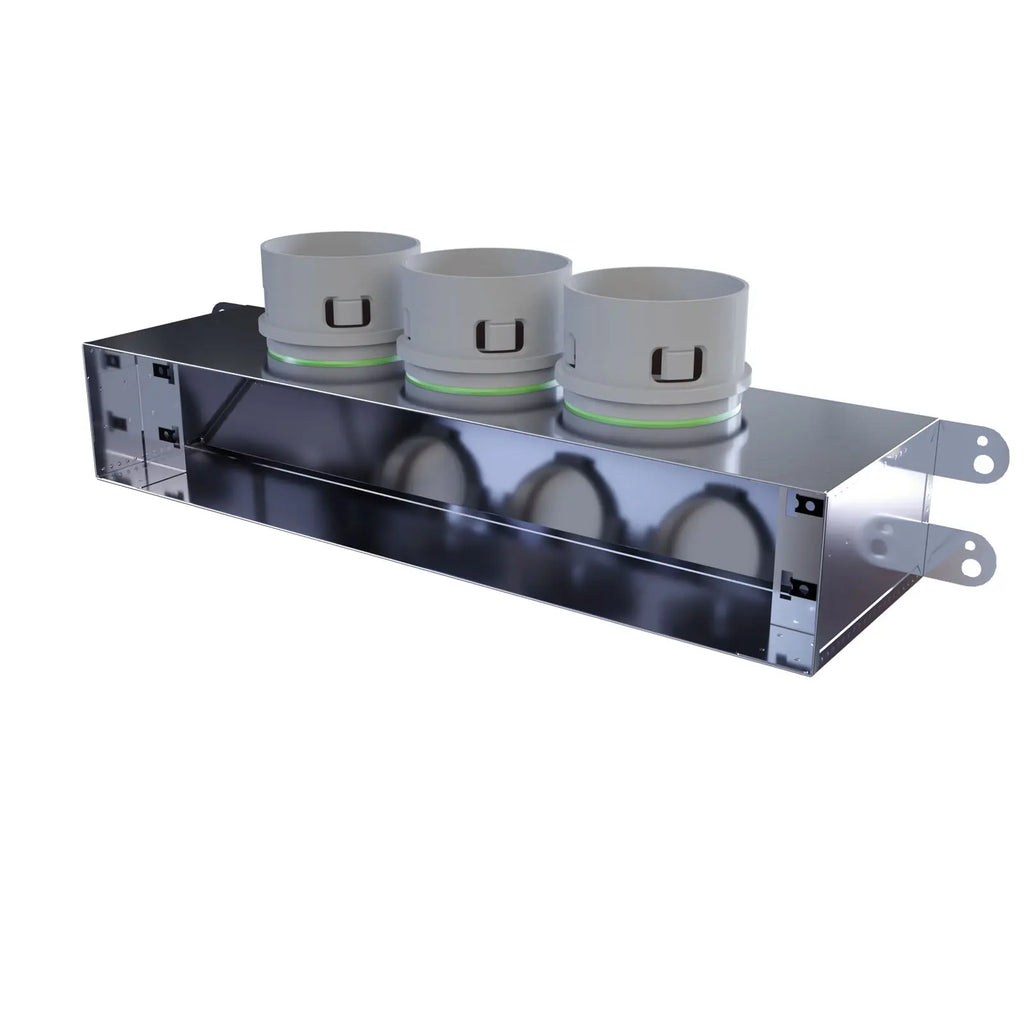

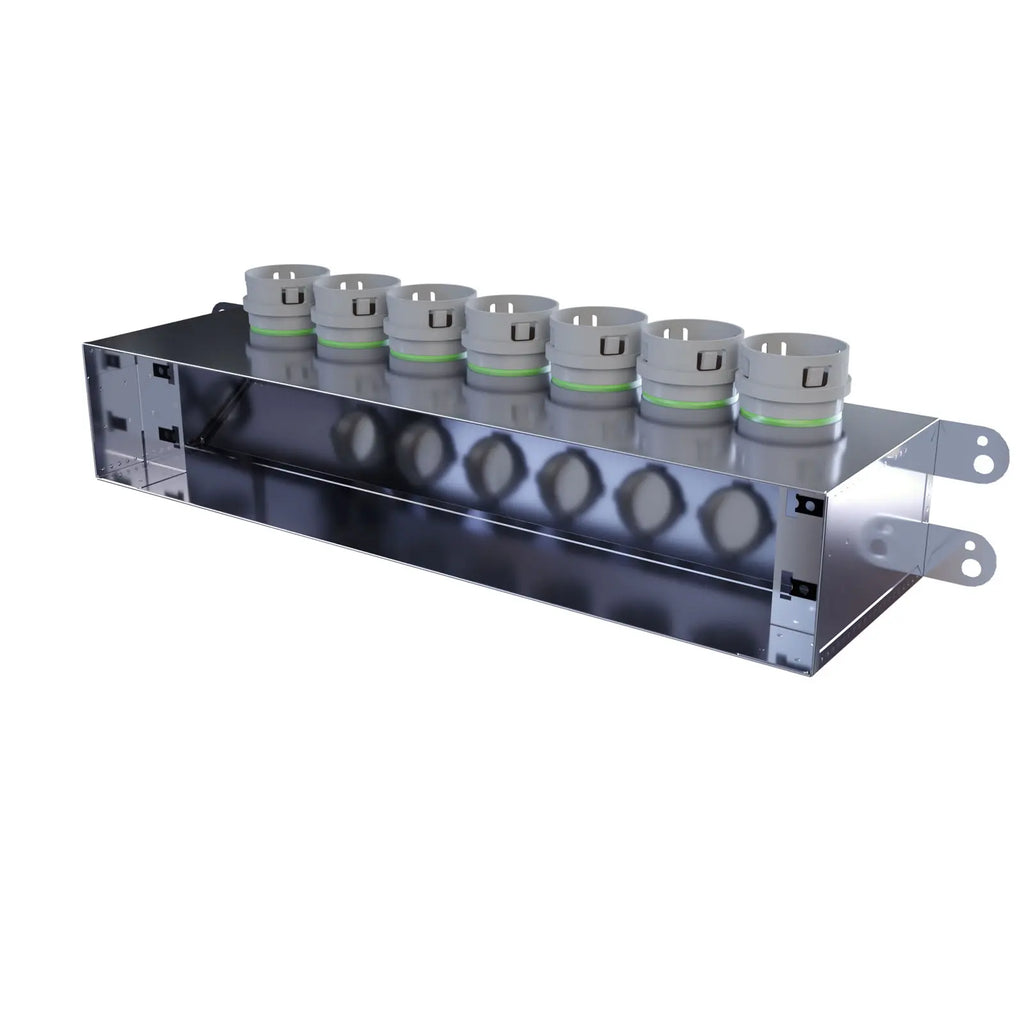

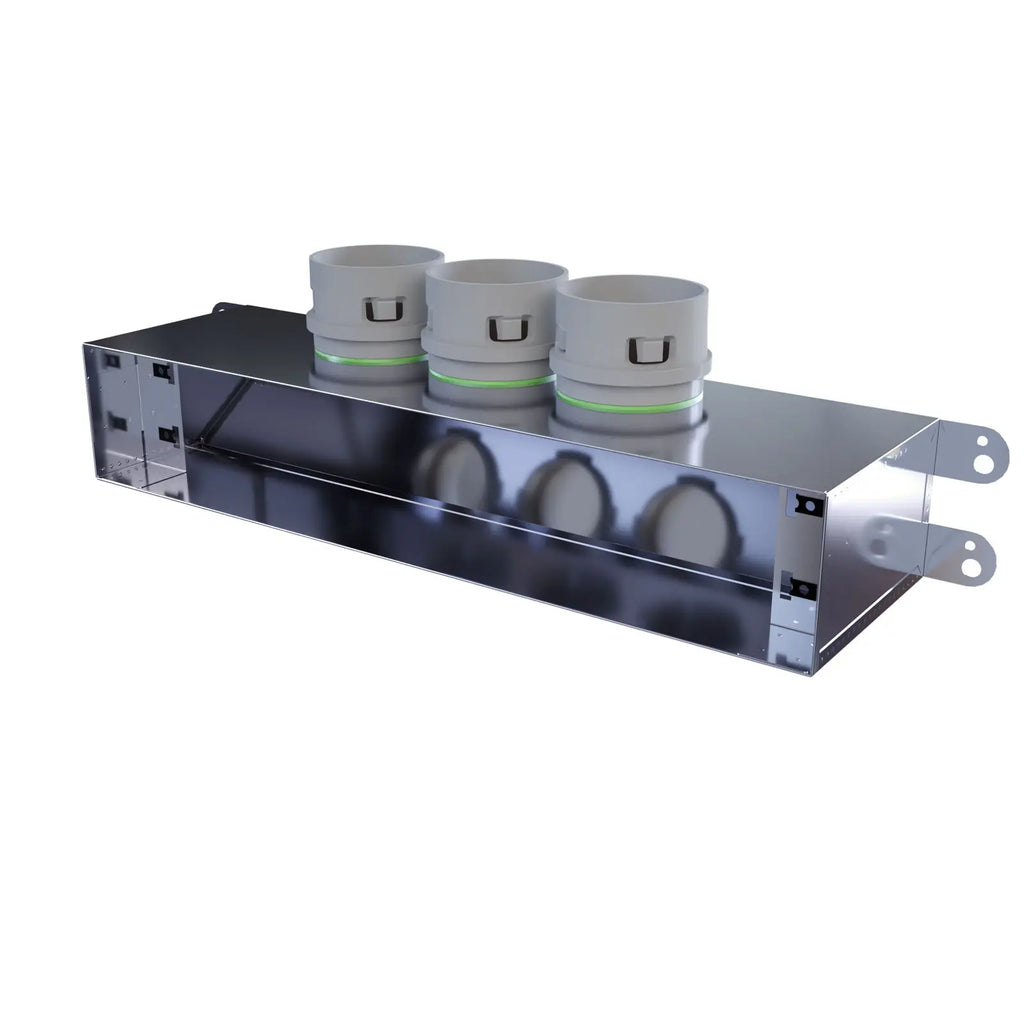

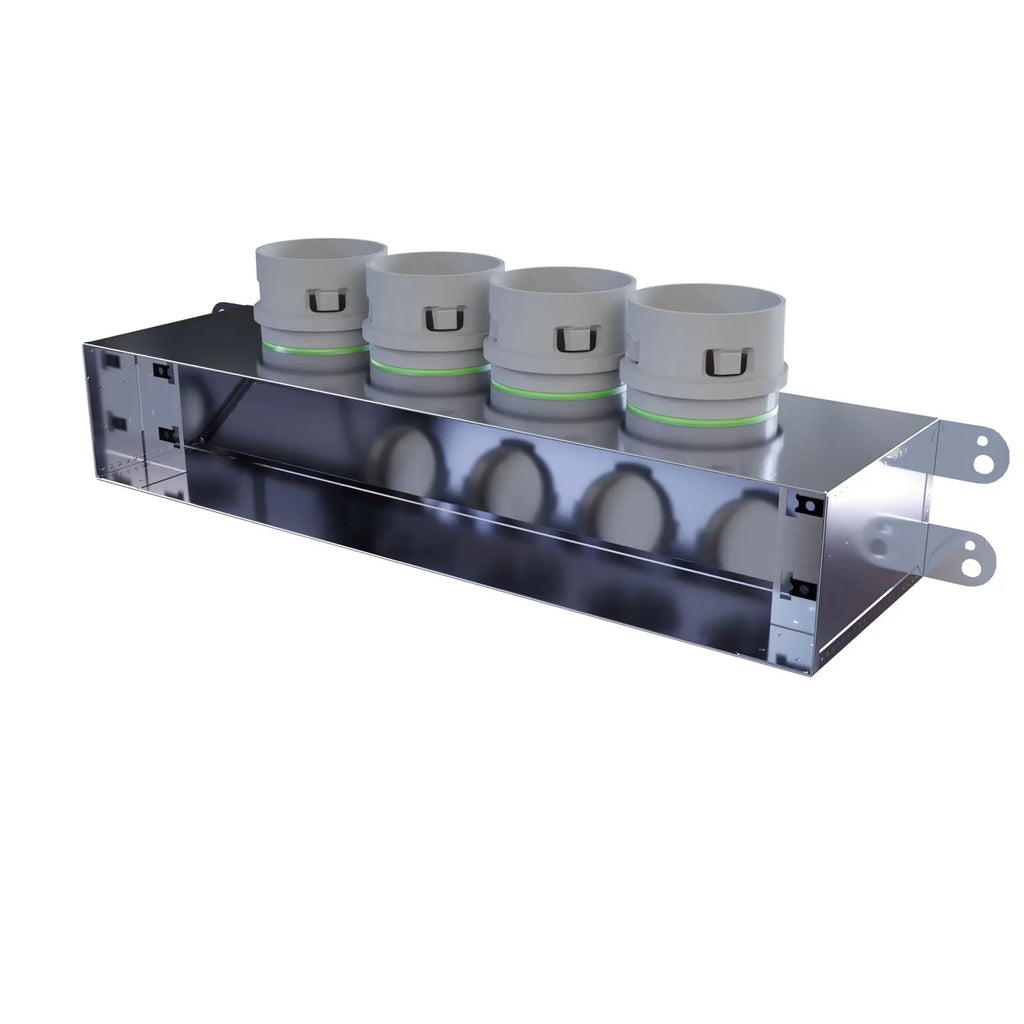

• Varianta unghiulară -racordurile sunt dispuse pe fața superioară, perpendicular pe axa cutiei. Se folosește atunci când tuburile coboară de sus, dinspre pod sau dinspre placa superioară.

Alegerea corectă a variantei evită curbele forțate ale tubului la intrarea în cutie -iar o curbă strânsă în ultimul metru al traseului anulează o bună parte din avantajul unei instalații altfel bine executate.

Grila liniară - distribuție discretă a aerului

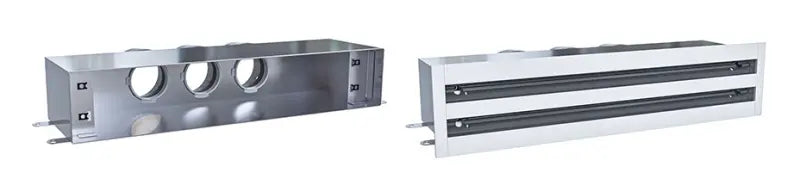

Spre deosebire de anemostatul rotund, care rămâne un element vizibil pe tavan, grila liniară se integrează în suprafață ca o linie subțire, adesea aliniată cu rostul plafonului sau cu marginea unei nișe de lumină. Este soluția preferată în interioarele moderne și minimaliste, unde tavanul trebuie să rămână curat vizual.

Difuzorul se fixează în cutie cu ajutorul a patru șuruburi, livrate împreună cu grila.

Sistemul click - montaj rapid și etanș

Mufele au garnituri montate din fabrică, ceea ce accelerează semnificativ instalarea și garantează etanșeitatea îmbinărilor. Montajul tubului se face prin introducerea capătului tăiat drept în racord, până la auzirea unui „click" -fără silicon, adeziv sau bandă de etanșare.

Important: mufele rămase neutilizate trebuie obturate cu capacele de închidere corespunzătoare. O mufă deschisă înseamnă pierdere directă de aer din sistem și face imposibilă echilibrarea debitelor pe încăperi

Variante disponibile

După tipul constructiv: liniară sau unghiulară.

După numărul și diametrul racordurilor:

• 7 × Ø50 mm
• 3 × Ø75 mm
• 4 × Ø75 mm
• 2 × Ø90 mm
• 3 × Ø90 mm

Numărul de racorduri se alege în funcție de debitul necesar încăperii: mai multe tuburi de diametru mic distribuie același debit cu o viteză mai redusă și, implicit, cu mai puțin zgomot decât un singur tub de diametru mare.

Avantaje

• Oțel inoxidabil -rezistență la coroziune și stabilitate dimensională în timp
• Două variante constructive -liniară sau unghiulară, în funcție de direcția traseului
• Mufe click cu garnituri integrate -montaj rapid, fără materiale de etanșare
• Trei diametre de racord -Ø50, Ø75 și Ø90 mm, pentru sisteme cu distribuție radială
• Înălțime redusă (90 mm) -se încadrează în zonele tehnice cu spațiu limitat
• Urechi de montaj -fixare simplă pe structura plafonului sau a peretelui
• Aspect discret -complet încastrată, vizibilă rămâne doar fanta grilei

Specificații tehnice

De ce este necesară cutia plenum?

Cutia preia aerul din unul sau mai multe tuburi de distribuție și îl egalizează într-un volum intermediar înainte de introducerea în încăpere. Fără acest volum, aerul ar ieși cu viteză neuniformă pe lungimea grilei -puternic în dreptul racordului, aproape deloc la capete -cu efect de curent local și zgomot audibil. Cutia distribuie presiunea uniform pe toată lungimea fantei, ceea ce este condiția unui jet regulat și silențios.

În casele pasive și în clădirile nZEB, unde ventilația funcționează continuu, acest detaliu se resimte zilnic: un punct de refulare corect executat nu se aude și nu se simte, iar aerul proaspăt ajunge uniform în toată încăperea.

Cutia plenum se montează împreună cu grila liniară, tubul flexibil de ventilație Ø50, Ø75 sau Ø90 mm, clemele de prindere și distribuitorul din care pleacă circuitele individuale. Toate aceste componente le găsiți în categoriile de accesorii de mai jos.

Important: dacă proiectul nu folosește toate racordurile cutiei, mufele rotunde rămase libere trebuie obturate cu capacele de închidere Ø50–90 mm. O mufă deschisă înseamnă pierdere directă de aer și face imposibilă echilibrarea debitelor pe încăperi.

Consultanță tehnică

Tipul cutiei, numărul de racorduri și poziționarea grilelor se stabilesc la proiectare, în funcție de debitele necesare fiecărei încăperi și de configurația zonei tehnice. Echipa SmartVent România vă oferă consultanță pentru dimensionare și pentru detaliile de montaj, cu livrare în toată țara.
