Cutia plenum din polipropilenă este echipată cu racord Ø125 mm și mufe de conectare Ø75 mm - dimensiunea cea mai frecvent utilizată în instalațiile de ventilație cu recuperare de căldură pentru locuințe. Este realizată integral din material plastic rezistent, cu mufe cu sistem click și garnitură integrată, care garantează o îmbinare etanșă, durabilă și rapidă.
Construcția interioară optimizează curgerea aerului, limitând zgomotul și rezistența instalației -cu efect direct asupra confortului acustic din încăperi. Corpul sudat și execuția precisă îi asigură o rezistență mecanică ridicată.
Variante disponibile
După numărul de mufe de conectare:
- 2 × Ø75 m
După tipul racordului Ø125 mm:
- Mufat lung (30 cm) -pentru montajul direct al anemostatului, la distanță de corpul cutiei
- Mufat scurt (4 cm) - pentru montajul direct al anemostatului, în plan apropiat
- Niplu (4 cm) - pentru prelungire, compatibil cu tubulatură și prelungitoare Ø125 mm
După locul de montaj:
- Pentru pardoseală - permite conducerea tuburilor în straturile de izolație de sub șapă
- Pentru tavan - montaj simplu sub placă și în structura de gips-carton
Indiferent de varianta aleasă, toate modelele păstrează aceeași etanșeitate, rezistență mecanică și compatibilitate cu tuburile flexibile Ø75 mm.

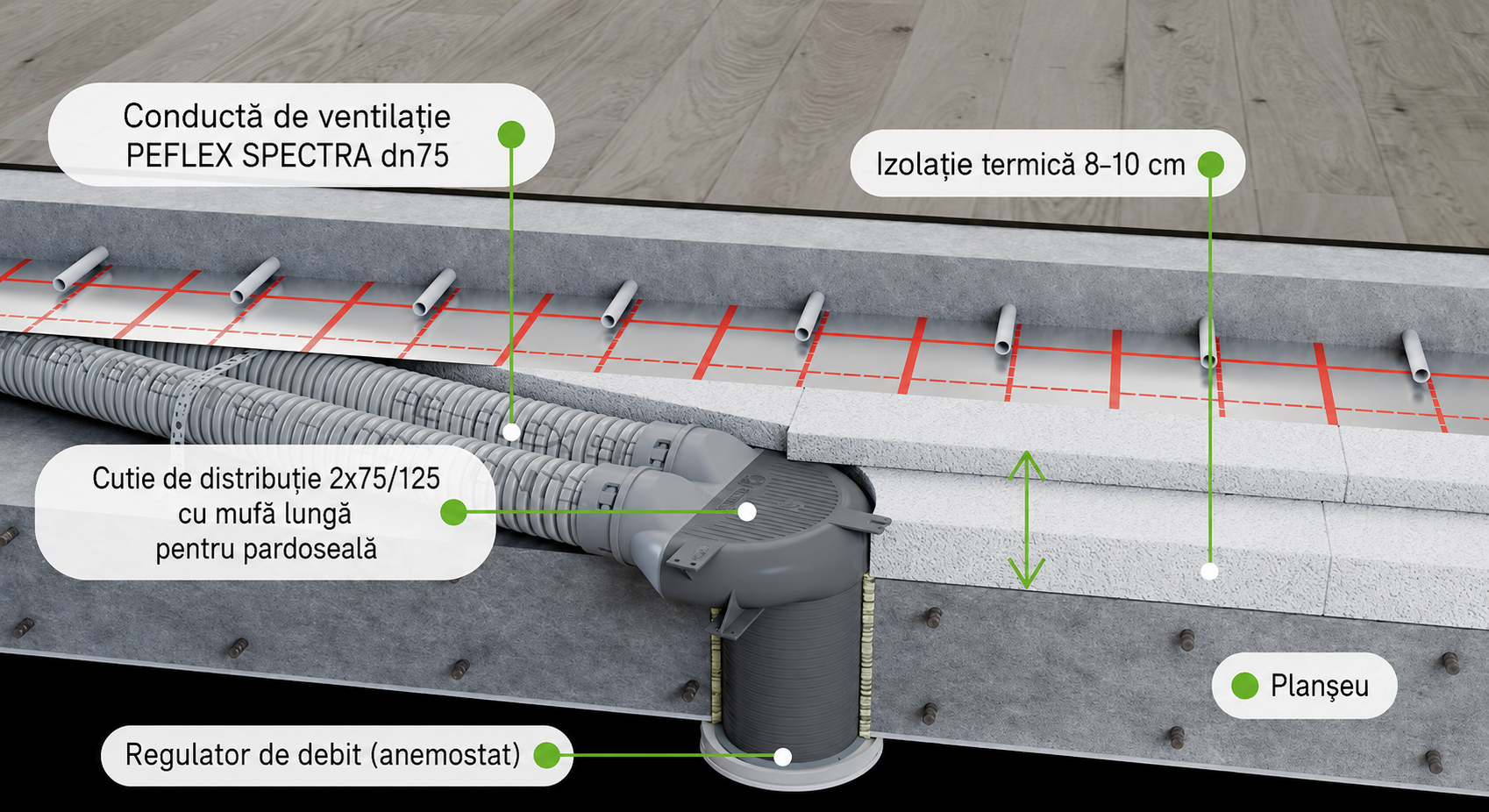

Exemplu montaj în stratul de izolare al plafonului interetaj:
Exemplu montaj în stratul de izolare al tavanului din mansardă:

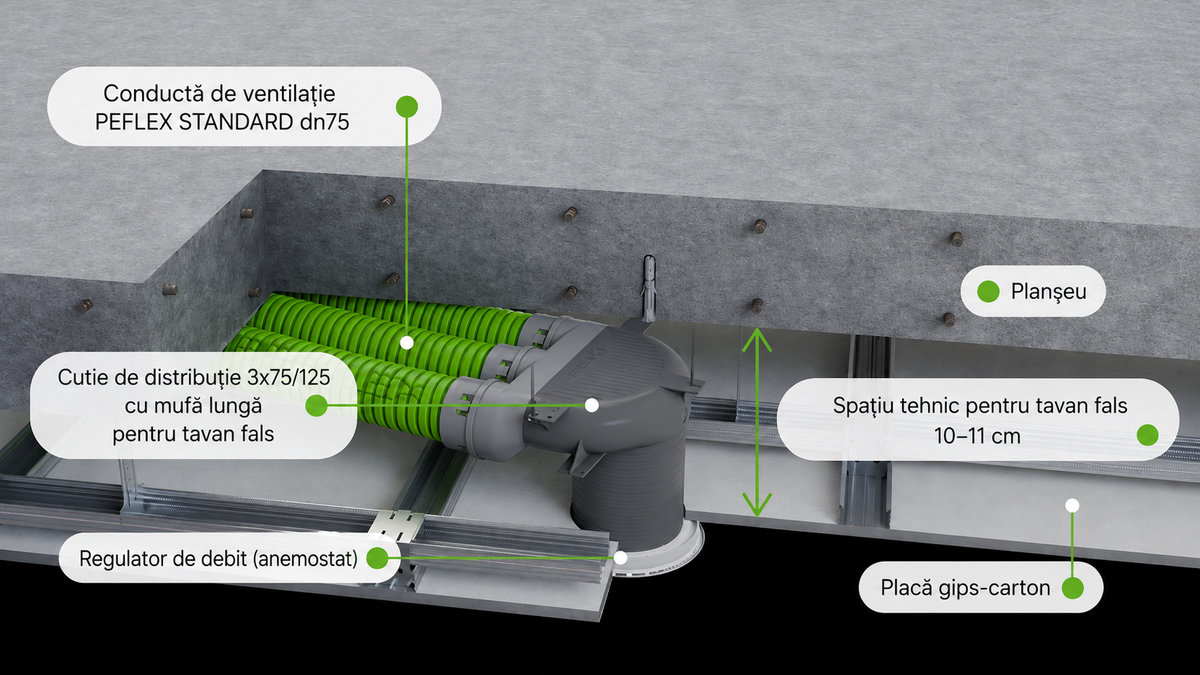

Exemplu montaj în tavan suspendat sub un plafon din beton armat:
Diametru constant pe toată lungimea racordului
Varianta cu racord mufat lung este realizată într-o tehnologie care menține diametrul interior de 125 mm și cel exterior de 129 mm constant pe toată lungimea racordului - fără îngustări, modificări de geometrie sau efectul de „pâlnie", caracteristic multor soluții disponibile pe piață.
Consecința practică este importantă la montaj: anemostatul poate fi montat pe orice porțiune a racordului, cu potrivire precisă și fixare sigură. Racordul este prevăzut și cu marcaje gradate, care ușurează tăierea exactă la lungimea necesară - util atunci când grosimea plafonului fals sau a stratului de finisaj diferă de la o încăpere la alta.
Montaj rapid cu sistem click
Mufele cu sistem click permit conectarea canalelor de ventilație printr-o singură mișcare, fără montarea manuală a garniturilor pe tub și fără unelte speciale. În plus, sistemul blochează tubul în poziție și previne desprinderea accidentală - un detaliu care contează în faza de execuție, când peste traseu urmează să se toarne șapa sau să se închidă plafonul.
Avantaje
- Diametru constant al racordului - pe toată lungimea, fără îngustări
- Montaj rapid - mufe click cu garnitură integrată
- Mufe neutilizate obturabile - cu capace de închidere Ø75 și Ø125 mm
- Material 100% reciclabil - polipropilenă
- Urechi de montaj integrate - fixare directă, fără accesorii
- Înălțime redusă a corpului - doar 60 mm - se încadrează în zonele tehnice strânse
- Formă interioară aerodinamică - pierderi de presiune și zgomot reduse
- Material elastic cu adaos de elastomeri și construcție sudată - etanșeitate și rezistență ridicată
- Marcaj clar - varianta mufată și cea cu niplu se identifică ușor
Specificații tehnice
| Material | polipropilenă (PP) |
|---|---|
| Diametru mufe de conectare | Ø75 mm |
| Înălțimea corpului | 60 mm |
| Debit maxim de aer | 60 m³/h (2 × Ø75) |
| Variante racord | mufat lung 30 cm · mufat scurt 4 cm · niplu 4 cm |
| Diametru racord mufat | 125 mm interior / 129 mm exterior, constant pe toată lungimea |
| Diametru racord niplu | 125 mm exterior, compatibil cu tubulatură Ø125 mm |
| Montaj | pe pardoseală sau pe tavan, în funcție de variantă |
De ce contează debitul maxim al cutiei?
Valorile de 60 m³/h (2 × Ø75) reprezintă limita până la care cutia funcționează în regim silențios și cu pierderi de presiune acceptabile. Depășirea lor nu blochează sistemul, dar aerul trece cu viteză mai mare prin racord, iar rezultatul se aude: zgomot la anemostat și consum suplimentar al ventilatoarelor.
Regula practică este simplă: dacă o încăpere are nevoie de un debit mai mare decât cel acoperit de o cutie cu două racorduri, se alege varianta cu trei racorduri - nu se forțează cea existentă. În casele pasive și în clădirile nZEB, unde ventilația funcționează continuu, acest detaliu se resimte zilnic.
Dacă debitul calculat pentru încăpere depășește 60 m³/h - de exemplu într-un living, o bucătărie deschisă sau un dormitor matrimonial - alegeți varianta cu 3 mufe Ø75 mm, cu debit de până la 90 m³/h.
Obturarea mufelor neutilizate
Dacă proiectul nu folosește toate racordurile, mufele rămase libere trebuie obturate cu capacele de închidere corespunzătoare - Ø75 mm pentru mufele de conectare și Ø125 mm pentru racordul principal. O mufă deschisă înseamnă pierdere directă de aer și face imposibilă echilibrarea debitelor pe încăperi. Capacele se comandă separat.
Ce componente se folosesc împreună?
Cutia plenum se montează împreună cu tubul flexibil de ventilație Ø75 mm, clemele de prindere, anemostatul Ø125 mm care încheie sistemul în încăpere și distribuitorul din care pleacă circuitele individuale. Toate aceste componente le găsiți în categoriile de accesorii de mai jos.
Consultanță tehnică
Tipul racordului, numărul de mufe și varianta de montaj se stabilesc la proiectare, în funcție de debitele necesare fiecărei încăperi și de configurația zonei tehnice. Echipa SmartVent România vă oferă consultanță pentru dimensionare, cu livrare în toată țara.
