Cutia plenum din polipropilenă cu 3 mufe Ø75 mm este echipată cu racord Ø125 mm și destinată încăperilor cu necesar de aer mai ridicat. Cele trei circuite permit un debit de până la 90 m³/h - cu aproximativ 50% mai mult decât varianta cu două mufe - livrat prin trei tuburi separate, deci cu viteză redusă pe fiecare traseu și, implicit, cu zgomot mai mic.
Este realizată integral din material plastic rezistent, cu mufe cu sistem click și garnitură integrată, care garantează o îmbinare etanșă, durabilă și rapidă. Construcția interioară optimizează curgerea aerului, limitând zgomotul și rezistența instalației - cu efect direct asupra confortului acustic din încăperi. Corpul sudat și execuția precisă îi asigură o rezistență mecanică ridicată.
Când se alege varianta cu 3 mufe?
Debitul de 90 m³/h reprezintă limita până la care cutia funcționează în regim silențios și cu pierderi de presiune acceptabile. Varianta cu trei racorduri este soluția pentru încăperile cu necesar mai mare de aer - living, bucătărie deschisă, dormitor matrimonial sau spații cu volum peste medie.
Regula practică: dacă debitul calculat pentru o încăpere depășește capacitatea unei cutii cu două racorduri, se trece la varianta cu trei - nu se forțează cea existentă. Depășirea debitului maxim nu blochează sistemul, dar aerul trece cu viteză mai mare prin racord, iar rezultatul se aude: zgomot la anemostat și consum suplimentar al ventilatoarelor. În casele pasive și în clădirile nZEB, unde ventilația funcționează continuu, acest detaliu se resimte zilnic.
Pentru încăperile cu necesar de aer mai redus - băi, dormitoare mici, birouri sau camere de oaspeți - este disponibilă și varianta cu 2 mufe Ø75 mm, cu debit de până la 60 m³/h.
Variante disponibile

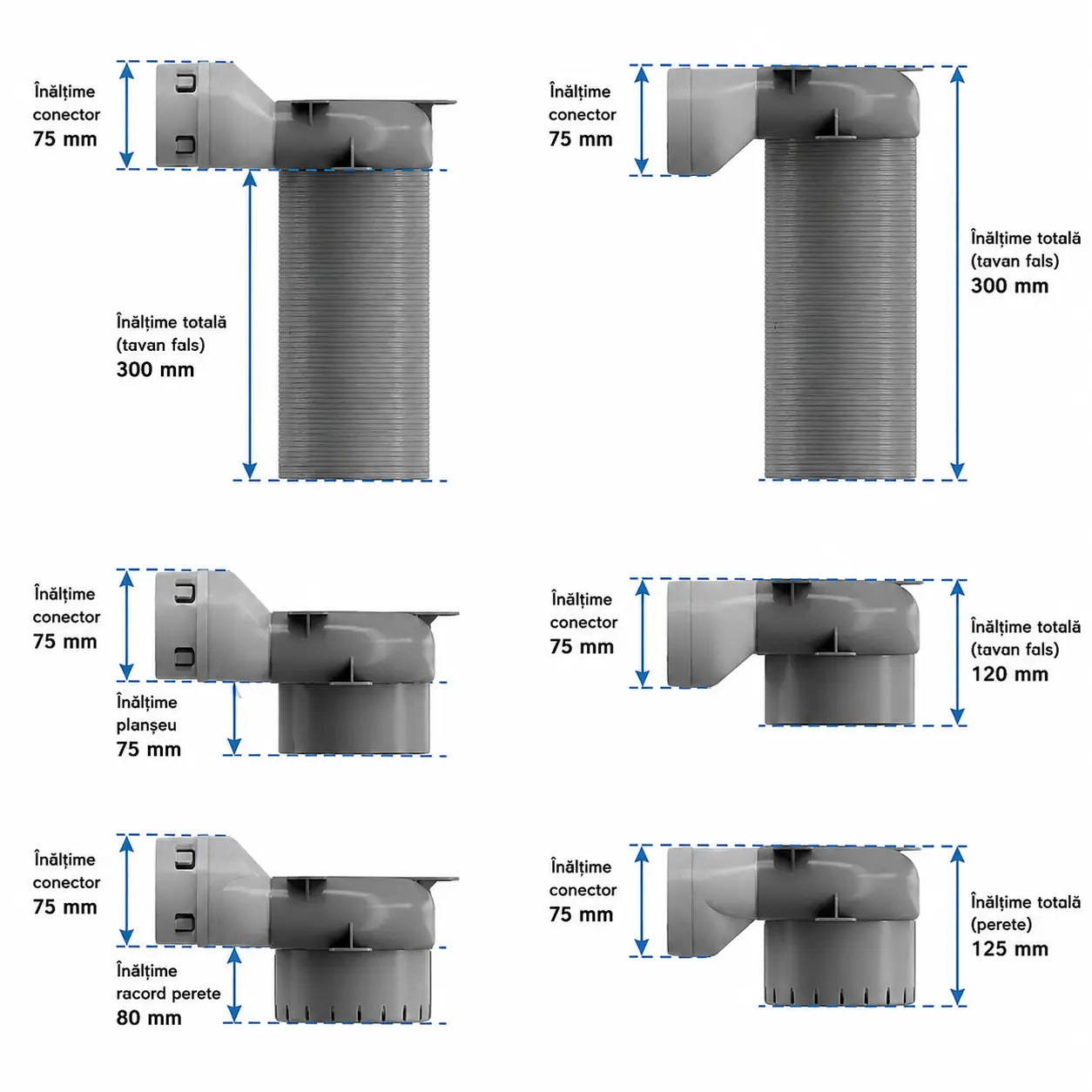

După tipul racordului Ø125 mm:
- Mufat lung (30 cm) – pentru montajul direct al anemostatului, la distanță de corpul cutiei
- Mufat scurt (4 cm) – pentru montajul direct al anemostatului, în plan apropiat
- Niplu (4 cm) – pentru prelungire, compatibil cu tubulatură și prelungitoare Ø125 mm

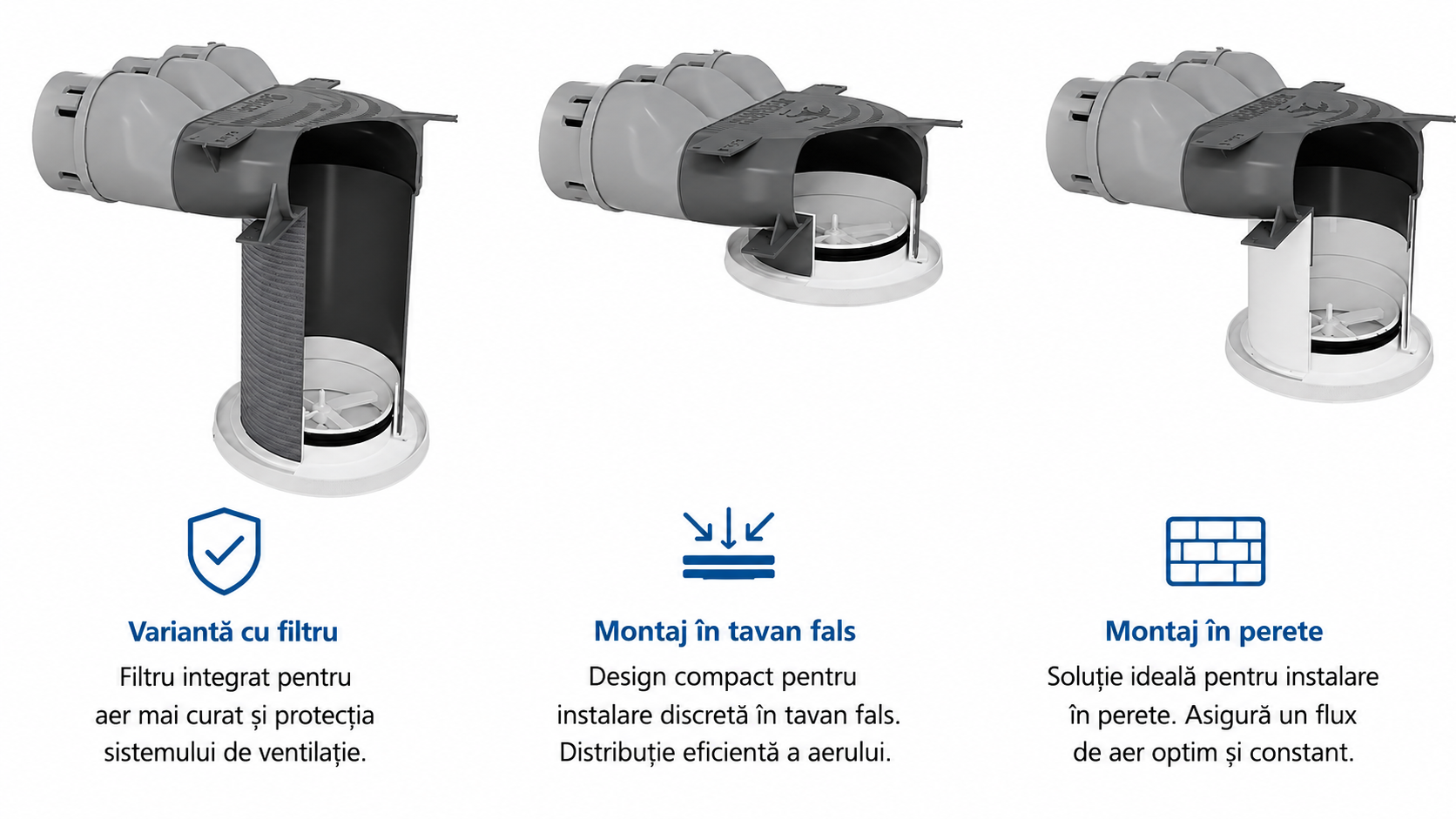

După locul de montaj:

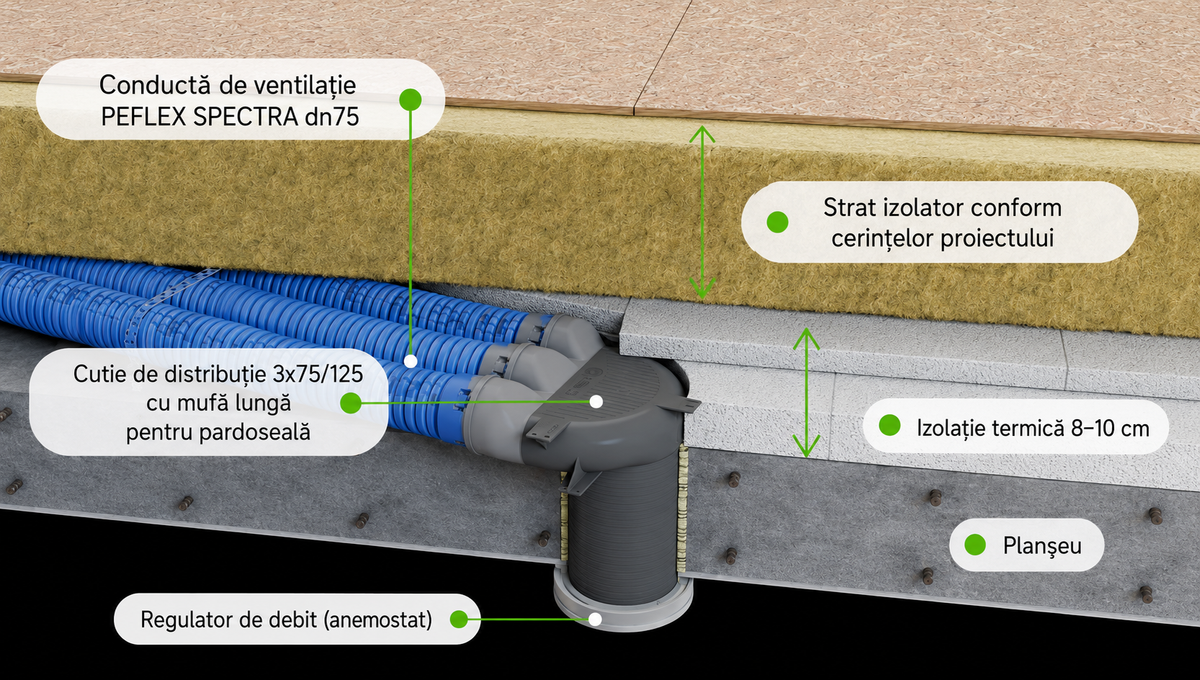

- Pentru pardoseală – permite conducerea tuburilor în straturile de izolație de sub șapă

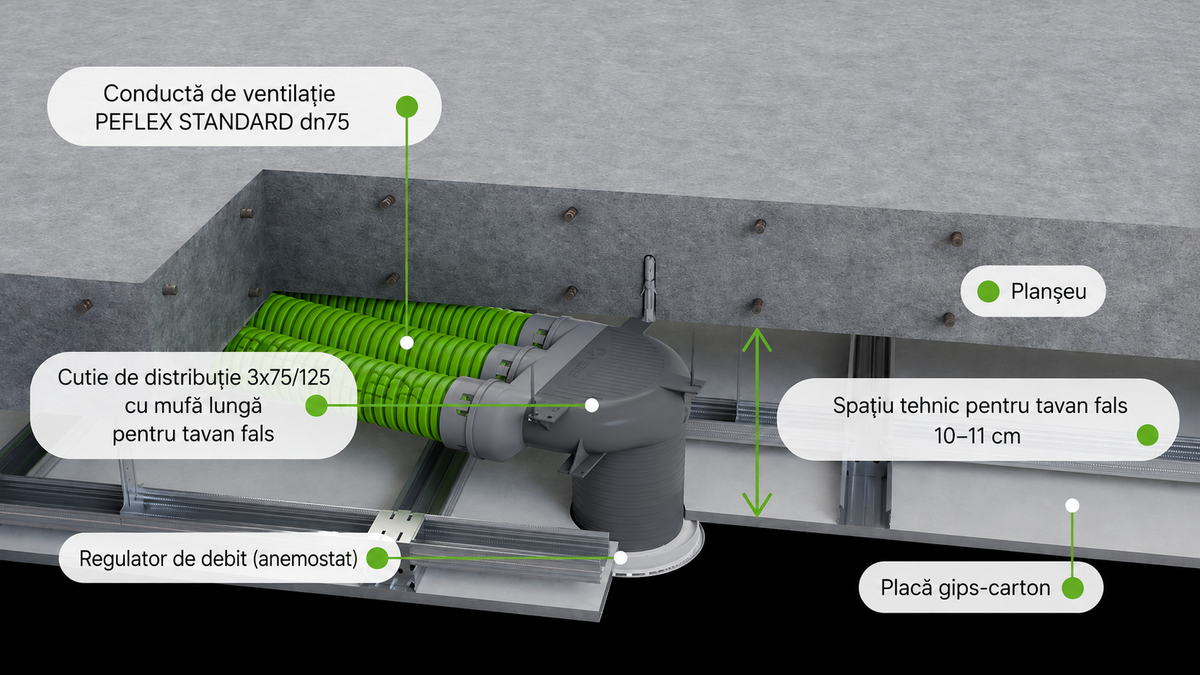

- Pentru tavan – montaj simplu sub placă și în structura de gips-carton
Indiferent de varianta aleasă, toate modelele păstrează aceeași etanșeitate, rezistență mecanică și compatibilitate cu tuburile flexibile Ø75 mm.
Diametru constant pe toată lungimea racordului
Varianta cu racord mufat lung este realizată într-o tehnologie care menține diametrul interior de 125 mm și cel exterior de 129 mm constant pe toată lungimea racordului - fără îngustări, modificări de geometrie sau efectul de „pâlnie", caracteristic multor soluții disponibile pe piață.
Consecința practică este importantă la montaj: anemostatul poate fi montat pe orice porțiune a racordului, cu potrivire precisă și fixare sigură. Racordul este prevăzut și cu marcaje gradate, care ușurează tăierea exactă la lungimea necesară - util atunci când grosimea plafonului fals sau a stratului de finisaj diferă de la o încăpere la alta.

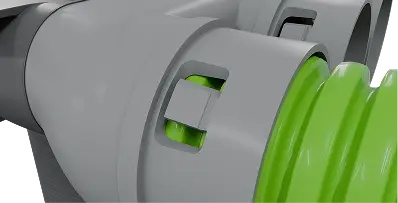

Montaj rapid cu sistem click
Mufele cu sistem click permit conectarea canalelor de ventilație printr-o singură mișcare, fără montarea manuală a garniturilor pe tub și fără unelte speciale. În plus, sistemul blochează tubul în poziție și previne desprinderea accidentală - un detaliu care contează în faza de execuție, când peste traseu urmează să se toarne șapa sau să se închidă plafonul.
Avantaje
- Trei circuite de Ø75 mm – debit de până la 90 m³/h, cu viteză redusă pe fiecare tub
- Diametru constant al racordului – pe toată lungimea, fără îngustări
- Montaj rapid – mufe click cu garnitură integrată
- Mufe neutilizate obturabile – cu capace de închidere Ø75 și Ø125 mm
- Material 100% reciclabil – polipropilenă
- Urechi de montaj integrate – fixare directă, fără accesorii
- Înălțime redusă a corpului – doar 60 mm – se încadrează în zonele tehnice strânse
- Formă interioară aerodinamică – pierderi de presiune și zgomot reduse
- Material elastic cu adaos de elastomeri și construcție sudată – etanșeitate și rezistență ridicată
Specificații tehnice
| Material | polipropilenă (PP) |
|---|---|
| Număr mufe de conectare | 3 × Ø75 mm |
| Debit maxim de aer | 90 m³/h |
| Înălțimea corpului | 60 mm |
| Variante racord | mufat lung 30 cm · mufat scurt 4 cm · niplu 4 cm |
| Diametru racord mufat | 125 mm interior / 129 mm exterior, constant pe toată lungimea |
| Diametru racord niplu | 125 mm exterior, compatibil cu tubulatură Ø125 mm |
| Montaj | pe pardoseală sau pe tavan, în funcție de variantă |
Obturarea mufelor neutilizate
Dacă proiectul folosește doar două dintre cele trei circuite, mufa rămasă liberă trebuie obturată cu capacul de închidere Ø75 mm. O mufă deschisă înseamnă pierdere directă de aer și face imposibilă echilibrarea debitelor pe încăperi. Capacele se comandă separat.
Ce componente se folosesc împreună?
Cutia plenum se montează împreună cu tubul flexibil de ventilație Ø75 mm, clemele de prindere, anemostatul Ø125 mm care încheie sistemul în încăpere și distribuitorul din care pleacă circuitele individuale. Toate aceste componente le găsiți în categoriile de accesorii de mai jos.
Consultanță tehnică
Tipul racordului și varianta de montaj se stabilesc la proiectare, în funcție de debitele necesare fiecărei încăperi și de configurația zonei tehnice. Echipa SmartVent România vă oferă consultanță pentru dimensionare, cu livrare în toată țara.
