Grilajul exterior de ventilație Ø315 mm este terminația vizibilă a sistemului de ventilație mecanică cu recuperare de căldură și cel mai mare diametru din gamă. Montat pe fațada clădirii sau în streașină, combină designul minimalist cu execuția din oțel inoxidabil, asigurând un finisaj coerent al instalației - atât pentru admisia aerului proaspăt, cât și pentru evacuarea aerului viciat.
Este disponibil în patru finisaje și în variantă cu sau fără picurător, în funcție de locul de montaj.
Când se alege diametrul Ø315 mm?
Ø315 mm este dimensiunea pentru instalațiile de capacitate mare: locuințe cu suprafață extinsă, clădiri cu mai multe apartamente deservite de o singură centrală, spații de birouri sau clădiri comerciale. Corespunde racordului canalelor Ø315 mm și recuperatoarelor din segmentul superior de debit.
La aceste debite, dimensionarea corectă a punctului de admisie și evacuare nu mai este o optimizare, ci o condiție de funcționare. Motivul ține de fizica curgerii: pierderea de presiune crește aproximativ cu pătratul vitezei aerului, iar un grilaj subdimensionat devine, la debite mari, cel mai important punct de rezistență din întreaga instalație. Consecințele se resimt zilnic - ventilatoarele lucrează la turație ridicată, consumul electric crește, iar zgomotul generat de aerul care trece printre lamele se aude atât la exterior, cât și transmis înapoi prin tubulatură.
Ø315 mm se folosește și acolo unde canalul are Ø250 mm, dar se urmărește o rezervă de secțiune la punctul cel mai solicitat al traseului. Racordarea se face în acest caz printr-o reducție niplu-mufă 315/250.
Pentru instalații de capacitate mai mică sunt disponibile grilajele de Ø160 mm, Ø200 mm și Ø250 mm.
Cu sau fără picurător?

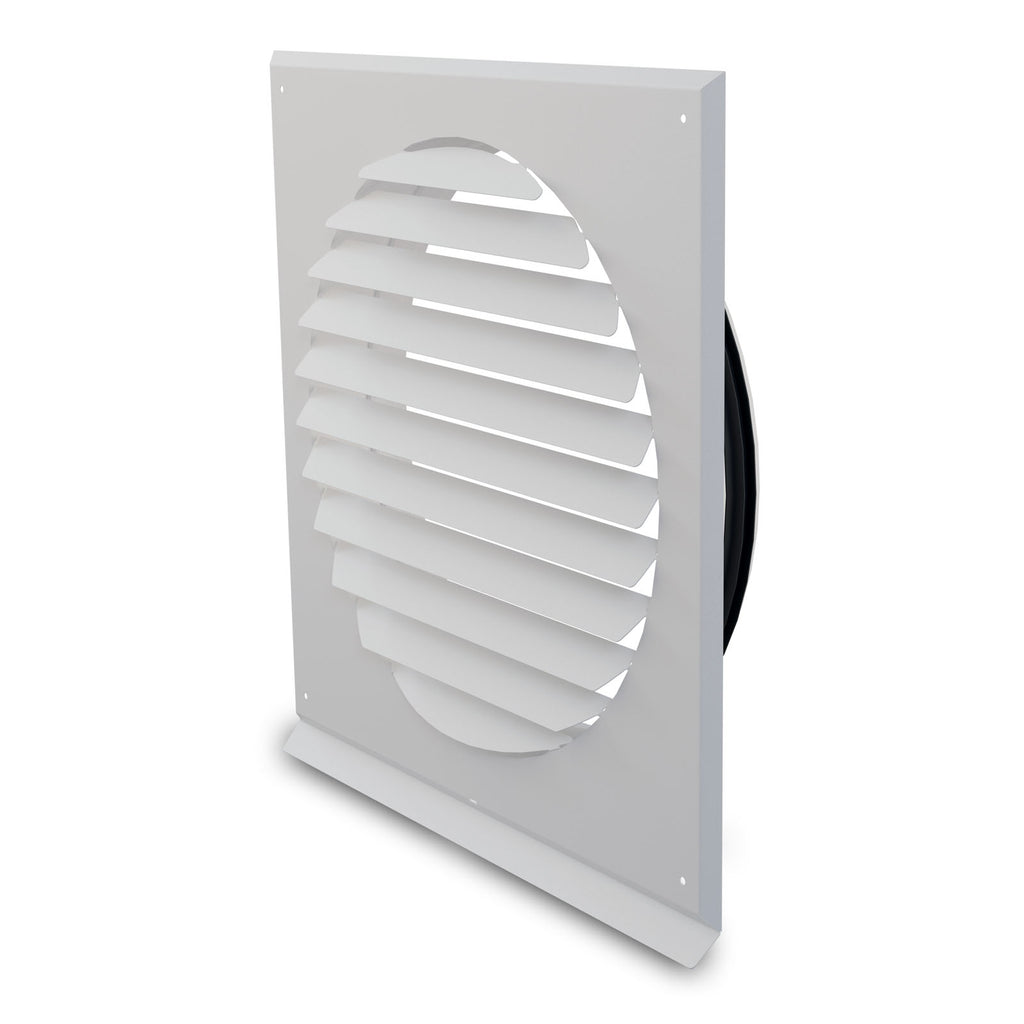

- Cu picurător – recomandat pentru montaj vertical pe fațadă. Picurătorul dirijează apa departe de perete, protejând fațada de dâre, murdărie și deteriorarea permanentă a tencuielii. La un grilaj de Ø315 mm, cu o lățime totală de 380 mm, suprafața care colectează apa de ploaie este cea mai mare din gamă - la montajul pe fațadă, varianta cu picurător nu este o opțiune, ci soluția corectă.

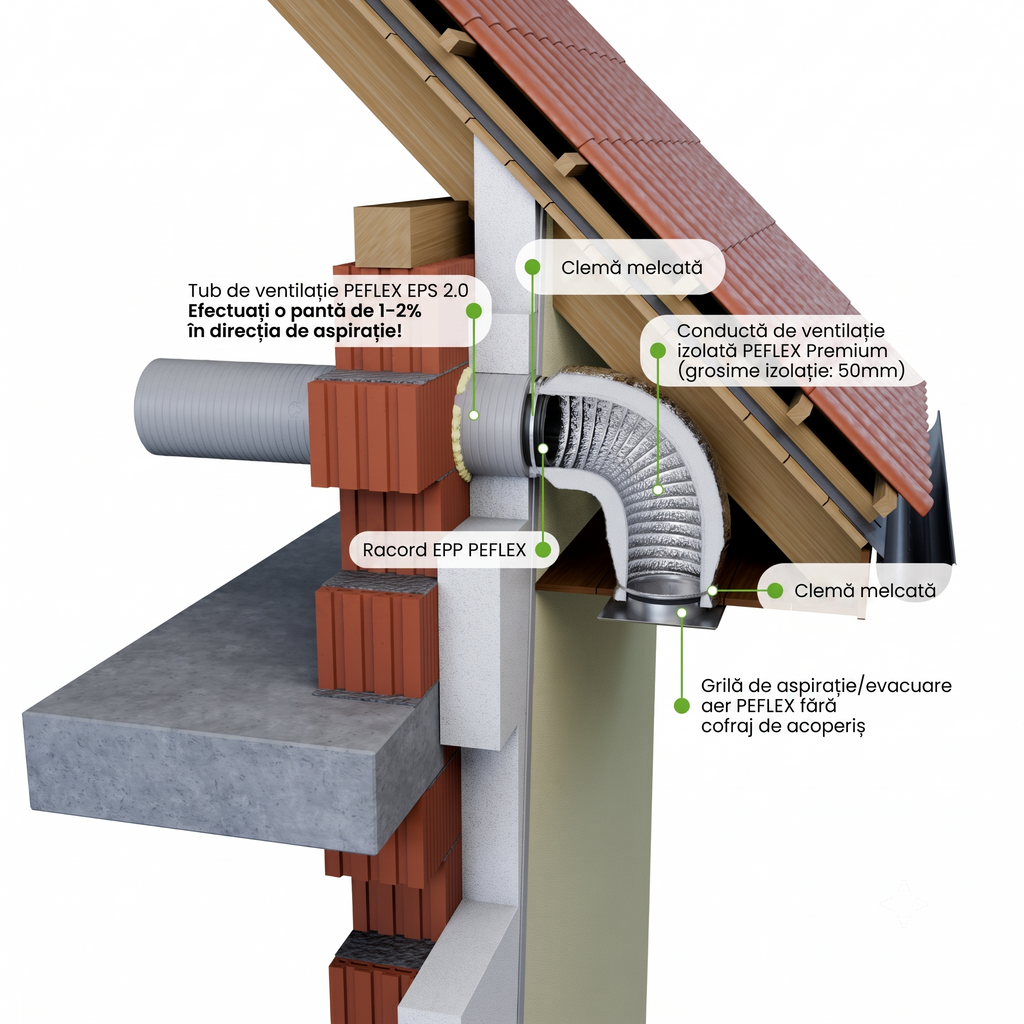

- Fără picurător – ideal pentru montaj orizontal în streașină, unde grilajul nu este expus direct ploii. Aici problema nu apare, iar lipsa picurătorului permite un finisaj mai discret, aliniat cu planul soffitului.
Finisaje disponibile
- Oțel inoxidabil periat (INOX)* – finisaj metalic natural, pentru arhitectură industrială sau contemporană
- Antracit semi-mat (RAL 7016) – cea mai frecventă nuanță a tâmplăriei și tinichigeriei din România; se integrează în ansamblul fațadei
- Negru semi-mat (RAL 9005) – pentru fațade cu accente puternic contrastante
- Alb semi-mat (RAL 9016) – pentru integrare discretă în tencuieli și soffituri albe
La 380 × 311 mm, grilajul Ø315 este un element de fațadă cu prezență vizuală evidentă - comparabil cu o fereastră mică. Alegerea finisajului merită, prin urmare, discutată încă din faza de proiect, împreună cu arhitectul: poziționarea pe o zonă mai puțin expusă a fațadei și corelarea culorii cu tâmplăria fac diferența între un detaliu integrat și un corp străin pe perete.
* Notă: varianta INOX (oțel inoxidabil nevopsit), din cauza tehnologiei de producție utilizate, nu este destinată vopsirii ulterioare în câmp electrostatic de către client.
Caracteristicile produsului
- Design estetic, minimalist, potrivit clădirilor moderne
- Oțel inoxidabil de înaltă calitate, rezistent la intemperii
- Variantă cu sau fără picurător, în funcție de locul de montaj
- Pierderi de presiune minime datorită lamelelor special proiectate
- Montaj simplu și rapid – 4 orificii de fixare în colțuri
- Garnitură din cauciuc cu buză dublă pentru etanșeitate și protecție împotriva umidității
- Dedicat sistemelor de ventilație mecanică cu recuperare de căldură
Specificații tehnice
| Diametru | Ø315 mm |
|---|---|
| Culori disponibile | oțel periat (INOX), antracit RAL 7016, negru RAL 9005, alb RAL 9016 |
| Material | oțel crom-nichel, grosime 0,5–0,8 mm |
| Finisaj | periat (INOX) sau vopsire în câmp electrostatic, semi-mat |
| Variante constructive | cu picurător și fără picurător |
| Utilizare | montaj exterior și interior |
| Funcție | admisie aer proaspăt sau evacuare aer viciat |
| Guler de montaj | lung (60 mm), cu garnitură cu buză dublă |
| Orificii de fixare | 4, în colțurile grilajului |
Dimensiuni (mm)
| Variantă | A | B | C | D |
|---|---|---|---|---|
| Ø315 cu picurător | 380 | 311 | 60 | 21 |
| Ø315 fără picurător | 380 | 311 | 60 | – |
A = lățime totală · B = înălțime · C = lungimea gulerului de montaj · D = adâncimea picurătorului
Ce componente se folosesc împreună?

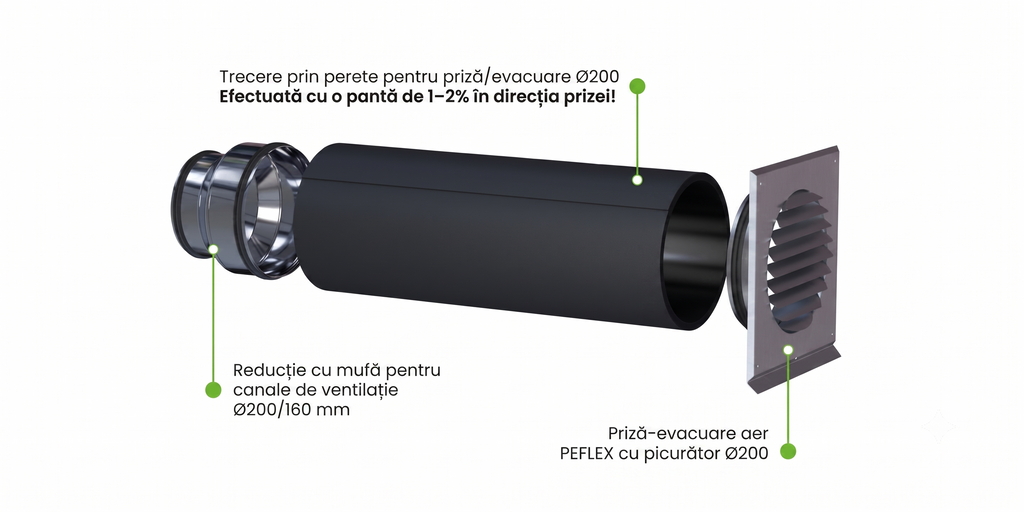

Grilajul se montează pe trecerea prin perete izolată, racordată mai departe la tubulatura care merge spre recuperatorul de căldură. Îmbinarea cu canalul se realizează prin niplu de îmbinare din inox, iar acolo unde canalul are un diametru mai mic, printr-o reducție niplu-mufă. Toate aceste componente le găsiți în categoriile de accesorii de mai jos.
Consultanță tehnică
Poziționarea prizei de aer proaspăt și a gurii de evacuare se stabilește la proiectare, respectând distanțele minime prevăzute de normativul I5-2022. La instalațiile de capacitate mare, poziționarea corectă a celor două puncte este cu atât mai importantă, pentru a evita recircularea aerului evacuat înapoi în priza de aer proaspăt. Echipa SmartVent România vă oferă consultanță pentru alegerea diametrului și a variantei potrivite, cu livrare în toată țara.
Producătorul își rezervă dreptul de a aduce modificări tehnice produselor descrise. Culorile produselor pot diferi ușor de cele vizibile în imagini, în funcție de setările monitorului. De asemenea, aspectul real al produsului poate varia ușor față de cel prezentat, din cauza diferențelor între loturile de producție sau a unor modificări minore în procesul de fabricație.
