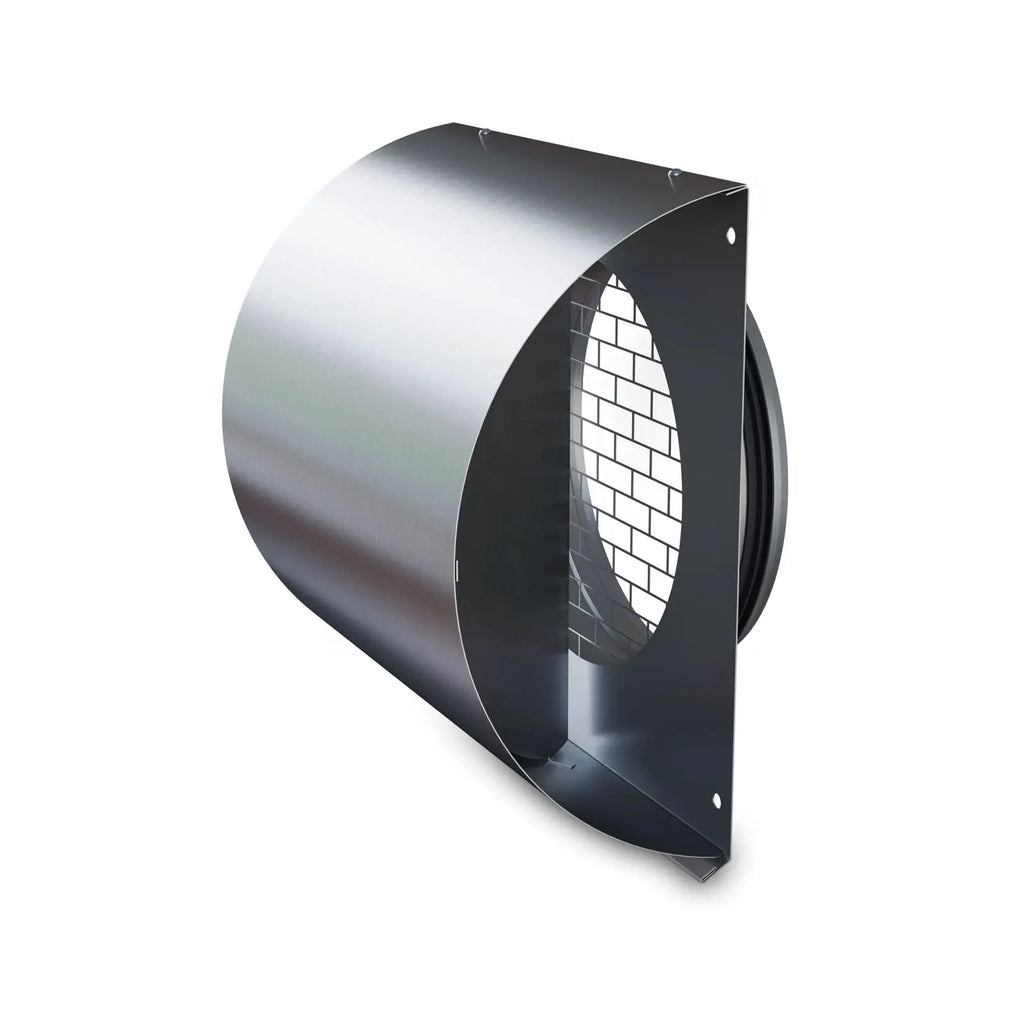

Grilajul exterior de ventilație cu capotă este destinat sistemelor de ventilație mecanică cu recuperare de căldură. Poate funcționa atât ca priză de aer proaspăt, cât și ca gură de evacuare a aerului viciat, montat pe fațada clădirii. Este realizat integral din oțel inoxidabil periat (INOX) și disponibil în diametrele Ø160, Ø200, Ø250 și Ø315 mm.
Construcția: patru elemente care lucrează împreună
Modelul a fost proiectat pentru durabilitate, estetică și ușurință la montaj. Fiecare componentă are un rol funcțional clar:
- Capotă rotunjită – protejează deschiderea împotriva ploii și a rafalelor de vânt, împiedicând pătrunderea directă a apei în tubulatură
- Deflector de aer – dirijează fluxul de aer lateral, în loc să îl lase perpendicular pe perete; reduce recircularea și limitează efectul vântului asupra debitului
- Picurător inferior – protejează fațada împotriva formării dârelor de apă, care altfel rămân vizibile permanent pe tencuială
- Guler de montaj cu garnitură din cauciuc cu buză dublă – asigură etanșeitatea și protecția împotriva umidității, eliminând necesitatea unor materiale de etanșare suplimentare
Tablă perforată în locul plasei clasice
În locul plasei tradiționale din sârmă, protecția împotriva pătrunderii insectelor, păsărilor și corpurilor străine este realizată dintr-o tablă inoxidabilă cu orificii dreptunghiulare tăiate precis, de 40 × 15 mm.
Soluția îndeplinește aceeași funcție de protecție, dar cu trei avantaje practice:
- Mai durabilă – nu se deformează și nu se rupe, spre deosebire de plasa din sârmă
- Mai ușor de curățat – suprafața netedă nu reține frunzele, praful și puful de plopi la fel ca o plasă cu ochiuri fine
- Aspect modern – se integrează estetic pe fațadele contemporane
Acest ultim punct are și o consecință funcțională: o plasă înfundată reduce debitul instalației fără ca utilizatorul să observe imediat, iar curățarea ei este dificilă la înălțime. Suprafața perforată se verifică și se curăță în câteva minute.
Execuție din oțel inoxidabil
Întregul produs este realizat din oțel inoxidabil (INOX) de înaltă calitate, cu grosime de 0,5–0,8 mm. Elementele vizibile au finisaj periat, care le conferă un aspect elegant și crește rezistența suprafeței la urme și zgârieturi.
Varianta Ø160 mm este un model complet, nu o reducție dintr-un corp de Ø200 mm — proporțiile sunt corespunzătoare diametrului, iar secțiunea liberă nu este restricționată.
Avantaje
- Capotă cu protecție împotriva ploii și a vântului
- Deflector care dirijează aerul lateral – reduce recircularea și influența vântului
- Picurător integrat – fațada rămâne curată
- Tablă perforată – mai durabilă și mai ușor de curățat decât plasa clasică
- Garnitură cu buză dublă – etanșare fără materiale suplimentare
- Inox periat – rezistență la coroziune și aspect profesional
- Montaj rapid – 4 orificii de fixare
- Patru diametre – Ø160, Ø200, Ø250, Ø315 mm
Componente necesare pentru montaj
Grilajul se montează pe trecerea prin perete izolată, iar racordarea la canalul de ventilație se realizează prin niplu de îmbinare din inox.

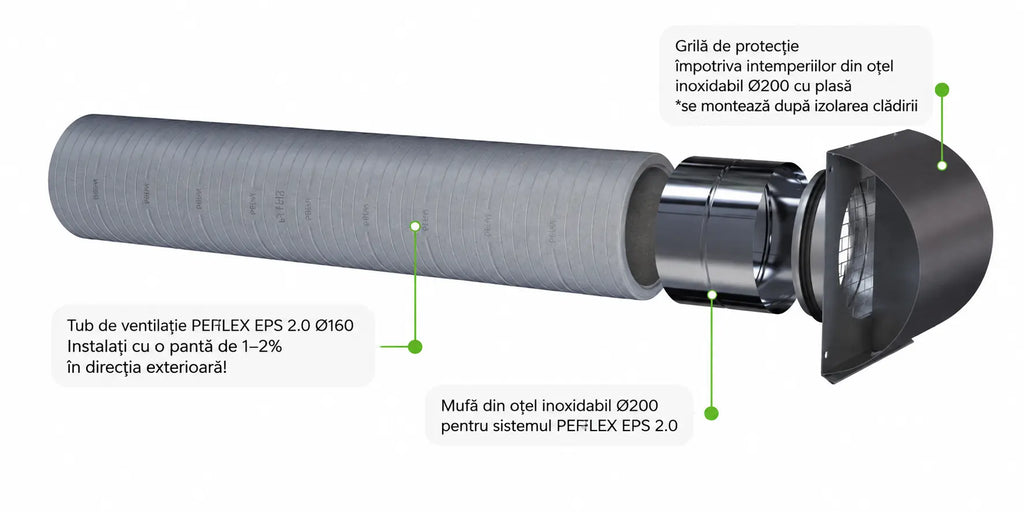

Grilajul se montează pe tubul gri EPS, iar racordarea la canalul de ventilație se realizează prin niplul de îmbinare din inox.
Specificații tehnice
| Diametre disponibile | Ø160, Ø200, Ø250, Ø315 mm |
|---|---|
| Material | oțel inoxidabil INOX, grosime 0,5–0,8 mm |
| Finisaj | periat (șlefuit) pe elementele vizibile |
| Protecție | tablă perforată cu orificii dreptunghiulare 40 × 15 mm |
| Guler de montaj | 60 mm, cu garnitură din cauciuc cu buză dublă |
| Funcție | priză de aer proaspăt sau gură de evacuare aer viciat |
| Orificii de fixare | 4 |
| Montaj | vertical, pe fațadă |
Dimensiuni (mm)
| Model | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| Ø160 | 280 | 286 | 125 | 60 | Ø156 | 20 |
| Ø200 | 280 | 286 | 125 | 60 | Ø196 | 20 |
| Ø250 | 350 | 360 | 170 | 60 | Ø246 | 20 |
| Ø315 | 443 | 440 | 210 | 60 | Ø311 | 20 |
A = lățime placă · B = înălțime placă · C = adâncimea capotei · D = lungimea gulerului de montaj · E = diametrul exterior al gulerului · F = adâncimea picurătorului
Ce componente se folosesc împreună?

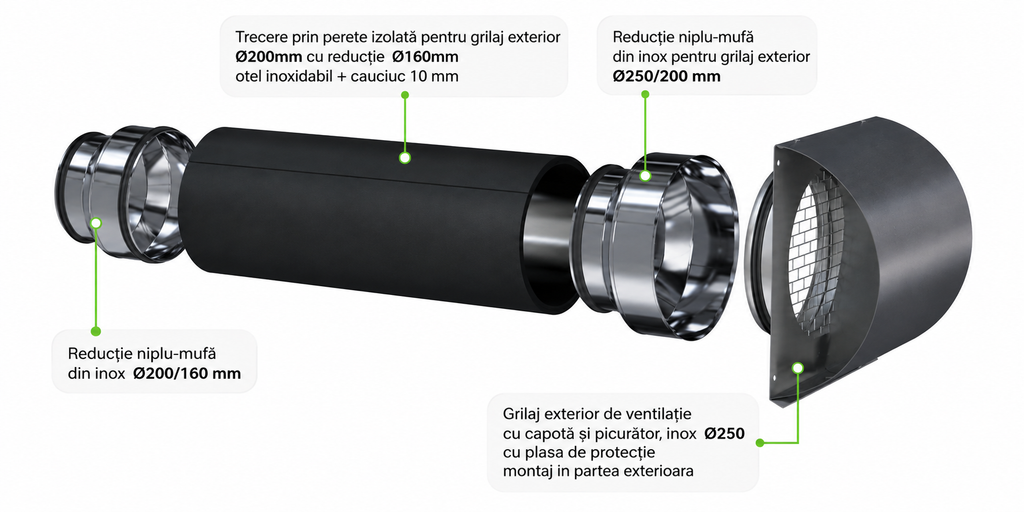

Grilajul se montează pe trecerea prin perete izolată, care traversează zidăria și termoizolația fațadei. Pe partea interioară, racordarea la canalul de ventilație care conduce spre recuperator se realizează prin niplu de îmbinare din inox.
Acolo unde canalul are un diametru mai mic decât grilajul - soluția recomandată pentru reducerea vitezei aerului și a zgomotului - se folosește o reducție niplu-mufă.
Consultanță tehnică
Poziționarea prizei de aer proaspăt și a gurii de evacuare se stabilește la proiectare, respectând distanțele minime prevăzute de normativul I5-2022 — în special pentru a evita recircularea aerului evacuat înapoi în priza de aer proaspăt. Echipa SmartVent România vă oferă consultanță pentru alegerea diametrului potrivit, cu livrare în toată țara.
