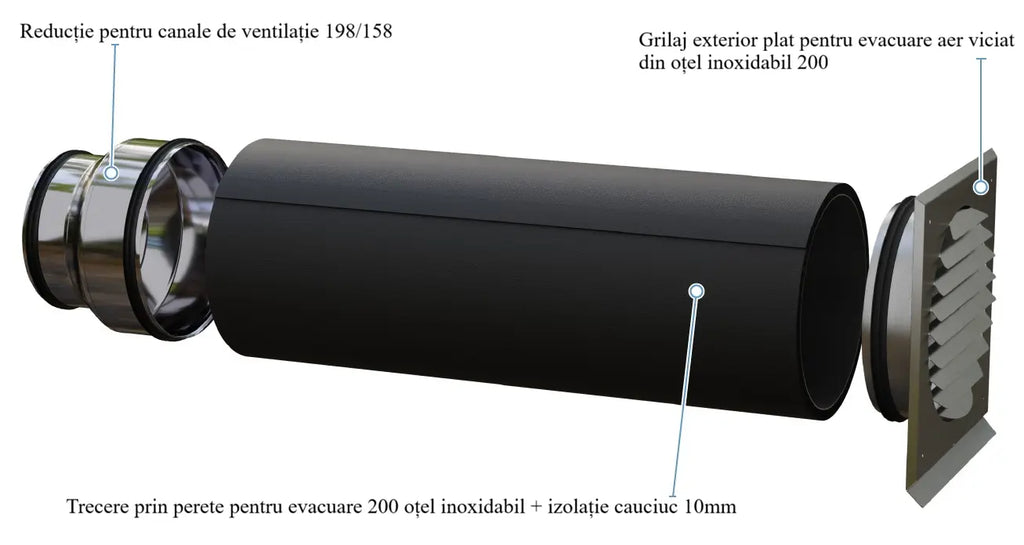

Trecerea prin perete este elementul rigid care traversează peretele exterior al clădirii și face legătura dintre grilajul exterior de ventilație și tubulatura care merge spre recuperatorul de căldură. Lungimea de 60 cm permite încastrarea completă atât în zidărie, cât și în stratul de termoizolație al fațadei.
Este realizată din oțel inoxidabil și livrată cu izolație preaplicată din cauciuc de 9 mm. Disponibilă în trei diametre interioare: Ø160, Ø200 și Ø250 mm.
Cum se montează?
Trecerea se racordează pe partea exterioară la grilajul de admisie a aerului proaspăt sau de evacuare a aerului viciat, iar pe partea interioară la canalul de ventilație care conduce spre recuperator -de regulă tub flexibil izolat, conectat prin niplu de îmbinare din inox.
Atenție: golul din perete trebuie izolat suplimentar cu un strat de minimum 30 mm - de exemplu cu spumă poliuretanică de montaj. Izolația din cauciuc livrată împreună cu produsul acoperă corpul trecerii, dar nu înlocuiește etanșarea și izolarea golului din zidărie.
Pe durata lucrărilor de construcție se recomandă protejarea tubului cu capace de închidere, pentru a împiedica pătrunderea prafului, a molozului și a apei de ploaie în instalație.
De ce este necesară izolația pe trecerea prin perete?
Tronsonul care traversează peretele este cel mai expus punct al întregii instalații de ventilație. Iarna, prin el circulă aer exterior la temperaturi negative, în timp ce peretele din jur este cald. Fără izolație, suprafața tubului coboară sub punctul de rouă, iar pe exteriorul acestuia - adică în interiorul peretelui -apare condens. Rezultatul este umezeală în structura zidăriei, degradarea termoizolației și, în timp, mucegai.
Cauciucul folosit ca izolație are o structură celulară închisă, un coeficient ridicat de rezistență la difuzia vaporilor de apă și o conductivitate termică redusă. Aceste trei proprietăți împreună fac ca vaporii să nu poată pătrunde până la suprafața rece a metalului -motiv pentru care izolația trebuie să fie continuă, fără întreruperi, pe toată lungimea trecerii.
În casele pasive și în clădirile nZEB, unde anvelopa este etanșă și fiecare punte termică se măsoară în consum, o trecere prin perete corect executată nu este un detaliu de montaj, ci o componentă a performanței energetice a clădirii.
Exemplu de metodă de montaj:
Avantaje
- Lungime 60 cm -acoperă grosimea zidăriei împreună cu termoizolația exterioară
- Izolație din cauciuc 9 mm preaplicată -protecție împotriva condensului din prima zi
- Oțel inoxidabil -rezistent la coroziune în zona expusă la umezeală
- Construcție rigidă -nu se deformează la încastrare și la turnarea materialului de umplutură
- Racordare simplă -grilaj exterior pe o parte, canal de ventilație pe cealaltă
- Trei diametre – Ø160, Ø200 și Ø250 mm, pentru toate racordurile uzuale ale recuperatoarelor
Specificații tehnice
| Material | oțel inoxidabil, grosime perete 0,5 mm |
|---|---|
| Diametru interior | Ø160, Ø200, Ø250 mm |
| Lungime | 60 cm |
| Izolație preaplicată | mată din cauciuc, 9 mm |
| Izolație suplimentară necesară | minimum 30 mm în golul din perete (ex. spumă de montaj) |
| Utilizare | racordarea grilajelor exterioare de admisie și evacuare |
Ce componente se folosesc împreună?
Trecerea prin perete se montează împreună cu grilajul exterior de ventilație, niplul de îmbinare din inox, tubulatura flexibilă izolată sau rigidă și capacele de închidere pentru protecția pe durata șantierului. Toate aceste componente le găsiți în categoriile de accesorii de mai jos.
Exemple de aplicații:
Consultanță tehnică
Poziționarea prizei de aer proaspăt și a gurii de evacuare se stabilește la proiectare, respectând distanțele minime prevăzute de normativul I5-2022. Echipa SmartVent România vă oferă consultanță pentru alegerea diametrului potrivit și pentru detaliile de montaj, cu livrare în toată țara.
